Novastar XA50 Pro

Novastar XA50 Pro : la carte 5G la plus dense de la gamme COEX

La XA50 Pro est aujourd'hui la carte de réception que Novastar met en avant sur sa gamme 5G. Elle charge 1024 × 512 pixels à 60 Hz en 8 comme en 10 bits et 620 × 512 en 12 bits — soit un tiers de pixels de plus que la CA50E, dans un format deux fois plus petit et pour 5 W au lieu de 6,8 W.

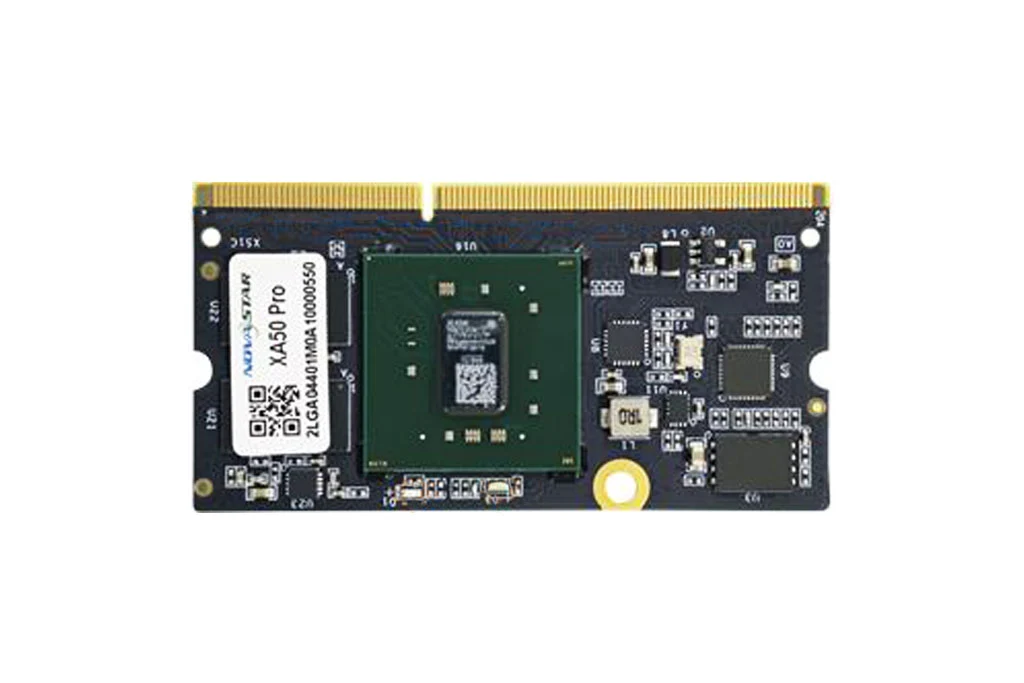

Ce n'est pas une carte à connecteurs JH mais une mini-carte à connecteur 204 broches de type DDR3, qui se plante sur le fond de panier du cabinet : le réseau arrive par le backplane, pas par un RJ45 embarqué. C'est ce format qui permet à Novastar d'annoncer une carte par cabinet sur du P0.9 et du P0.6.

Caractéristiques principales

Capacité : 1024 × 512 @ 60 Hz (8 et 10 bits) / 620 × 512 @ 60 Hz (12 bits)
Bande passante : 5G
Données : 40 groupes RGB parallèle ou 64 groupes série, transmission LVDS supportée
Connecteur : 204 broches type DDR3 (LVDS, SerDes, GPIO, I²C, SPI)
Dimensions : 67,6 × 35,0 × 4,3 mm
Poids : 10,4 g
Alimentation : DC 3,8 – 5,5 V, 1 A, 5 W
Température : −20 °C à +70 °C
Certifications : RoHS, EMC Classe A

Novastar XA50 Pro — analyse technique

La XA50 Pro se choisit sur un critère simple : une carte par cabinet. En P0.9 comme en P0.6, un cabinet standard tient dans 1024 × 512 pixels. Passer d'une architecture à deux ou trois cartes par cabinet à une seule change le coût matériel, le câblage interne, le nombre de points de panne et le temps de SAV. C'est un argument de bureau d'études autant que de prix.

Le traitement d'image est celui du haut de gamme Novastar : Image Booster 2.0 (Rec.709 / DCI-P3 / Rec.2020), Precise Grayscale à 65 536 niveaux (16 bits), 22bit+, Brightness Overdrive qui remonte la luminosité maximale en jouant sur l'uniformité, HDR10 conforme SMPTE ST 2084 et ST 2086, HLG, Frame Rate Adaptive 3.0 de 23 à 240 Hz, calibration full-grayscale multicouche avec la caméra C3200, compensation thermique adaptative et latence d'une trame.

Le point à ne pas rater en conception : la fiche officielle exige un dissipateur de plus de 250 × 250 × 3 mm. Sur un cabinet fine pitch déjà contraint en épaisseur, cette surface de dissipation se prévoit au dessin, pas après. C'est la contrainte qui fait échouer les intégrations mal préparées.

• Cabinets fine pitch P0.9 et P0.6 — une seule carte par cabinet, c'est la cible annoncée par Novastar.
• Studios XR et virtual production — 10 bits à pleine charge, jusqu'à 240 Hz.
• Broadcast haut de gamme — HDR10 conforme ST 2084 / ST 2086 et calibration multicouche.
• Salles de contrôle fine pitch — densité maximale avec un nombre de cartes minimal.
• Fabrication de cabinets — carte à intégrer en conception, sur fond de panier.

• Dissipation — dissipateur supérieur à 250 × 250 × 3 mm exigé par la fiche officielle : à intégrer au dessin du cabinet.
• Format — connecteur 204 broches type DDR3 sur fond de panier : ce n'est pas un remplacement direct d'une carte à connecteurs JH.
• Une carte par cabinet — vérifier que la définition du cabinet tient bien dans 1024 × 512 avant d'arrêter le chiffrage.
• Chaîne 5G — contrôleur COEX 5G et pilotage VMP obligatoires ; incompatible avec un parc Gigabit sous NovaLCT.
• 12 bits — la charge tombe à 620 × 512 : recalculer le nombre de cartes si le projet impose du 12 bits.
