Novastar A5s Plus
Prix remisé pour les professionnels — Devis B2B gratuit sous 24h
Catégorie : Écran LED Carte de Réception
Visuels produit
Description

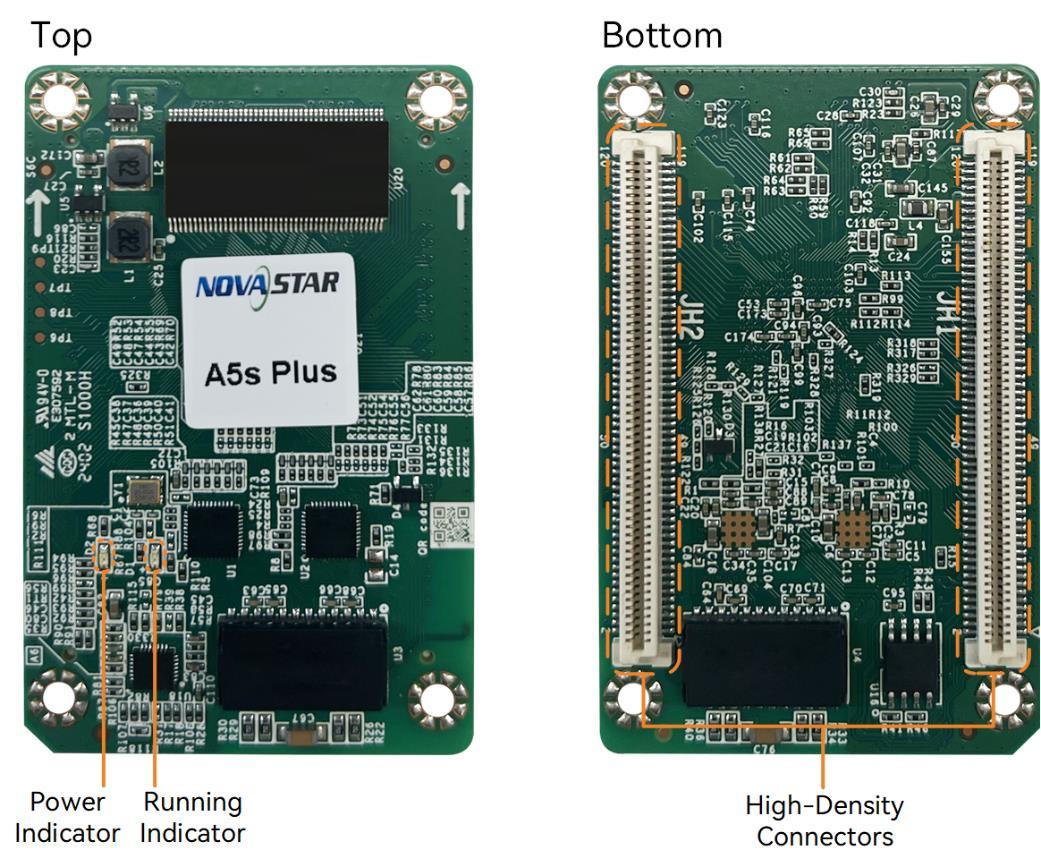

La Novastar A5s Plus est la carte de réception d'entrée de gamme de la série Armor, conçue pour les murs et écrans LED pilotés par les contrôleurs NovaStar 1G (MCTRL600, MCTRL700, MCTRL1600, MCTRL4K, séries VX et MX). Elle embarque jusqu'à 32 groupes de données RGB parallèles ou 64 groupes série (extensible à 128 groupes série), ce qui couvre la grande majorité des cabinets du marché.
Capacité de charge — à lire avec sa condition. Contrairement aux fiches qui affichent un chiffre isolé, la capacité réelle dépend du type de driver IC et de la profondeur de bits : avec des drivers PWM, la carte monte à 512×384@60Hz en 8bit mais retombe à 256×384@60Hz en 10bit/12bit ; avec des drivers communs, comptez 384×384@60Hz en 8bit et 192×384@60Hz en 10bit/12bit. C'est cette valeur conditionnée qu'il faut retenir pour dimensionner un projet — un écran 12bit ne charge pas autant qu'un écran 8bit.
Côté rendu, l'A5s Plus intègre la technologie 18bit+ (grayscale amélioré ×4 en basse luminosité), le monitoring de température et de tension, et la double carte de secours (dual card backup) avec surveillance d'état — une sécurité présente sur toute la gamme Armor. Note de gamme : le HDR10, le 22bit+ et la sauvegarde des coefficients de calibration n'entrent qu'à partir de l'A8s-N.
Hardware conforme EMC Class B et RoHS, alimentation DC 3,8–5,5 V, consommation nominale 3,0 W, dimensions 70 × 45 × 8,3 mm, température de fonctionnement –20 °C à +70 °C.
Prix remisé pour les professionnels — devis B2B gratuit sous 24h. Notre équipe vous aide à valider la compatibilité carte/contrôleur avant commande.
Expertise technique
Expertise Technique : Novastar A5s Plus, la référence de la gamme Armor
La Novastar A5s Plus s'impose comme la carte de réception (receiving card) incontournable pour les intégrateurs exigeants. Issue de la série Armor, elle garantit une fiabilité industrielle pour vos murs LED, qu'ils soient équipés de technologies SMD classiques ou GOB (Glue On Board). Sa capacité à gérer jusqu'à 32 groupes de données RGB en parallèle en fait un composant polyvalent, capable de piloter des dalles haute densité avec une fluidité exemplaire.
Optimisation du Refresh Rate et Colorimétrie
L'un des atouts majeurs de l'A5s Plus réside dans son moteur de traitement d'image. En supportant la technologie 18bit+, cette carte améliore significativement le rendu des niveaux de gris, multipliant par quatre la précision dans les zones sombres. Couplée à un Refresh Rate (taux de rafraîchissement) élevé via des drivers PWM, elle élimine tout scintillement à la caméra, un point crucial pour les plateaux TV et l'événementiel.
- Compatibilité étendue : Fonctionne avec tous les contrôleurs NovaStar 1G (séries VX, MCTRL, MX).
- Traitement avancé : Technologie 18bit+ pour une transition des couleurs fluide sans effet de "banding".
- Fiabilité Armor : Monitoring en temps réel de la tension et de la température du cabinet.
Cas d'usage
Applications Recommandées pour l'A5s Plus
Grâce à sa polyvalence et son format compact, la Novastar A5s Plus est la solution de prédilection pour une large gamme d'applications d'affichage dynamique :
- Retail et Digital Signage : Parfaite pour les écrans publicitaires en intérieur exigeant une reproduction fidèle des couleurs de marque.
- Événementiel et Concerts : Sa robustesse et sa gestion du Dual Backup assurent une continuité de service lors de prestations live.
- Salles de Contrôle : La précision du 18bit+ permet une lecture claire des données, même avec une luminosité réduite (bas Nits).
- Affichage Fixe Intérieur/Extérieur : Sa certification EMC Class B garantit une conformité électromagnétique stricte pour les installations en zones urbaines denses.
Conseils techniques
Conseils d'Intégration et Configuration Pixelight
Le dimensionnement de votre mur LED dépend directement de la charge supportée par la Novastar A5s Plus. Il est impératif de noter que la résolution maximale varie selon le type de driver IC et la profondeur de couleur souhaitée. Pour un projet en 12 bits (haute fidélité chromatique), la capacité est divisée par deux par rapport à un flux 8 bits standard.
Maintenance et Sécurité
- Dual Backup : Pour les installations critiques, utilisez le mode double carte de secours pour éviter tout écran noir en cas de défaillance.
- Alimentation : Assurez une tension stable entre 3,8V et 5,5V DC. Une sous-tension peut affecter le rendu des Nits (luminosité) et la stabilité du signal.
- Monitoring : Profitez des fonctions de surveillance pour anticiper les pannes thermiques, particulièrement sur les écrans extérieurs soumis à de fortes chaleurs.
- Distance de visionnage : Bien que la carte n'influence pas directement le Pitch, sa gestion du grayscale est déterminante pour le confort visuel à courte distance.
Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Capacité de chargement | Driver PWM : 512×384@60Hz (8bit), 256×384@60Hz (10bit/12bit) — Driver commun : 384×384@60Hz (8bit), 192×384@60Hz (10bit/12bit) |
| Durée de vie LED | Env. 100 000 heures |
| Température couleur | 6500k |
| Température de fonctionnement | -10°C-+50°C |
Questions fréquentes
Quelle est la capacité de charge réelle de la Novastar A5s Plus ?
Elle dépend du driver IC et de la profondeur de bits : avec des drivers PWM, 512×384@60Hz en 8bit et 256×384@60Hz en 10bit/12bit ; avec des drivers communs, 384×384@60Hz en 8bit et 192×384@60Hz en 10bit/12bit. Méfiez-vous des fiches qui annoncent « 512×384 » sans condition : en 12bit, la capacité réelle est inférieure.
À quelle distance peut-on regarder un écran LED équipé de la Novastar A5s Plus ?
La distance de recul dépend du pitch des modules LED connectés à la carte A5s Plus. En règle générale, la distance optimale en mètres est égale à la valeur du pitch en millimètres (ex: 2m pour un pitch 2.0mm).
Quels sont les avantages d'un écran LED intérieur avec cette carte ?
La Novastar A5s Plus offre une gestion précise des couleurs et du calibrage, garantissant une image fluide et homogène pour les écrans LED intérieurs haute résolution. Elle supporte jusqu'à 512×512 pixels par carte.
Quels contrôleurs sont compatibles avec l'A5s Plus ?
L'A5s Plus appartient à l'écosystème NovaStar 1G : elle fonctionne avec les contrôleurs MCTRL600, MCTRL700, MCTRL1600, MCTRL4K et les gammes VX/MX. Un parc déjà piloté en MCTRL600/700 reste naturellement sur des cartes Armor 1G comme celle-ci.
L'A5s Plus gère-t-elle le HDR ?
Non. Le HDR10, le 22bit+ et la sauvegarde des coefficients de calibration n'entrent dans la série Armor qu'à partir de l'A8s-N. L'A5s Plus intègre le 18bit+, qui améliore déjà le grayscale ×4 en basse luminosité.
Comment installer un écran LED géant Novastar A5s Plus ?
L'installation nécessite l'intégration de la carte dans chaque cabinet LED, reliée par câble Ethernet (RJ45) à un contrôleur NovaStar type MCTRL. La configuration se fait via le logiciel NovaLCT pour synchroniser les données.
Quelle est la durée de vie d'un écran LED professionnel ?
Un écran LED de qualité professionnelle a une durée de vie moyenne de 100 000 heures. L'utilisation de cartes de réception robustes comme la série Armor A5s Plus assure la longévité de l'électronique de contrôle.
Que se passe-t-il si une carte A5s Plus tombe en panne sur site ?
La série Armor intègre la double carte de secours (dual card backup) avec surveillance d'état : une seconde carte prend le relais sans interruption d'affichage. Cette redondance est présente sur toutes les Armor, de l'A5s Plus à l'A10s Pro.
Quel prix pour un écran LED avec Novastar A5s Plus ?
Le prix varie selon la surface totale du mur et le pitch choisi. La carte A5s Plus est une solution d'entrée de gamme performante permettant d'optimiser le budget global. Contactez PIXELIGHT pour un devis sur mesure.
