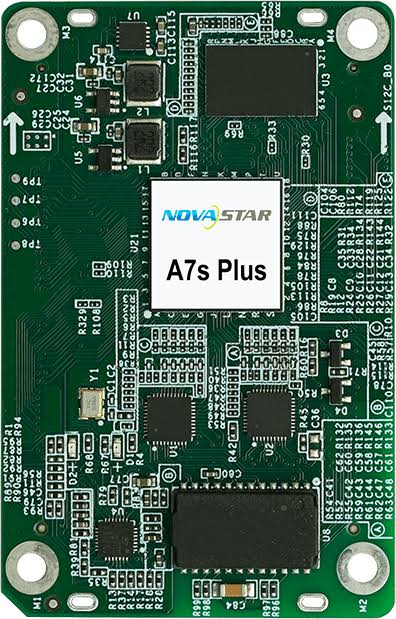

Novastar A7s Plus
Prix remisé pour les professionnels — Devis B2B gratuit sous 24h
Catégorie : Écran LED Carte de Réception
Visuels produit
Description
La Novastar A7s Plus est la carte de réception Armor de milieu de gamme, pensée pour les écrans LED de forte densité pilotés par les contrôleurs NovaStar 1G (MCTRL600, MCTRL700, MCTRL1600, MCTRL4K, séries VX et MX). Elle gère jusqu'à 32 groupes de données RGB parallèles ou 64 groupes série (extensible à 128 groupes série).
Capacité de charge — la valeur conditionnée, pas un chiffre isolé. Avec des drivers PWM, l'A7s Plus charge 512×512@60Hz ; avec des drivers communs, 512×384@60Hz. C'est la plus haute capacité de la gamme Armor hors déclinaisons « N » et « Pro », ce qui en fait le choix naturel pour les dalles à fort pixel count par carte.
Elle intègre le 18bit+ (grayscale ×4 en faible luminosité), le monitoring de température et de tension, et la double carte de secours (dual card backup) avec surveillance d'état — commune à toute la série Armor. Frontière de gamme à connaître : le HDR10, le 22bit+ et la sauvegarde des coefficients de calibration démarrent au niveau supérieur, l'A8s-N. Si votre cahier des charges impose le HDR, l'A7s Plus n'est pas la bonne carte ; si vous cherchez la capacité brute en rendu standard, c'est elle.
Hardware EMC Class B et RoHS, alimentation DC 3,8–5,5 V, consommation nominale 3,0 W, dimensions 70 × 45 × 8,3 mm, fonctionnement de –20 °C à +70 °C.
Prix remisé pour les professionnels — devis B2B gratuit sous 24h, avec vérification de compatibilité carte/contrôleur par notre équipe technique.
Expertise technique
Performance et Capacité : L'excellence de la Novastar A7s Plus
La carte de réception Novastar A7s Plus s'impose comme la solution de référence pour les écrans LED à haute densité de pixels. Appartenant à la gamme Armor, elle offre une capacité de charge exceptionnelle, gérant jusqu'à 512×512 pixels avec des drivers PWM. Cette densité permet de piloter des modules au pitch ultra-fin avec une fluidité irréprochable.
Qualité d'image et Grayscale optimisé
Grâce à la technologie 18bit+, cette carte multiplie par quatre la précision des niveaux de gris lors des scènes à faible luminosité. Elle garantit ainsi un coefficient de contraste profond et une transition de couleurs fluide, évitant les effets de banding sur les dalles SMD ou GOB. Sa compatibilité avec les systèmes de monitoring en temps réel assure une fiabilité maximale pour vos installations fixes ou mobiles.
- Refresh Rate : Maintien de fréquences élevées pour un affichage sans scintillement.
- Rendu visuel : Optimisation de la colorimétrie via la gestion de 32 groupes de données RGB.
- Fiabilité : Architecture robuste avec support du dual card backup.
Cas d'usage
Applications et Scénarios d'Usage
La Novastar A7s Plus est une carte polyvalente, conçue pour répondre aux exigences des environnements professionnels les plus divers. Son format compact et sa puissance de calcul en font le cœur idéal pour :
- Événementiel et Concerts : Idéale pour les murs LED de location nécessitant une grande réactivité et une redondance (dual backup) pour sécuriser le signal en direct.
- Retail et Digital Signage : Parfaite pour les écrans publicitaires haute résolution en boutique où le rendu des couleurs doit être fidèle aux chartes graphiques.
- Salles de Contrôle : Sa gestion fine du grayscale permet un affichage précis des données critiques, même à basse luminosité.
- Affichage Fixe Intérieur : Compatible avec les technologies GOB pour une protection accrue des diodes sans sacrifier la qualité d'image.
Conseils techniques
Conseils Techniques et Configuration Expert
Pour tirer le meilleur parti de la Novastar A7s Plus, une attention particulière doit être portée au choix des drivers de sortie. L'utilisation de drivers PWM est vivement recommandée pour atteindre la capacité maximale de 512x512 pixels tout en conservant un Refresh Rate optimal, essentiel pour les captations vidéo.
Intégration et Maintenance
- Alimentation : Prévoyez une tension stable entre 3,8V et 5,5V DC pour éviter toute dérive chromatique.
- Calibration : Notez que pour la sauvegarde des coefficients sur module, il faudra s'orienter vers la gamme supérieure (A8s-N).
- Refroidissement : Bien que tolérante jusqu'à +70°C, assurez une ventilation adéquate dans le cabinet pour prolonger la durée de vie des composants.
- Monitoring : Utilisez les fonctions de surveillance de température et de tension pour prévenir les pannes critiques.
Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Capacité de chargement | Driver PWM : 512×512@60Hz — Driver commun : 512×384@60Hz |
| Durée de vie LED | Env. 100 000 heures |
| Température couleur | 6500k |
| Température de fonctionnement | -10°C-+50°C |
Questions fréquentes
Quelle est la capacité de charge de la Novastar A7s Plus ?
Avec des drivers PWM : 512×512@60Hz. Avec des drivers communs : 512×384@60Hz. C'est la plus haute capacité de la série Armor hors déclinaisons « N » et « Pro » — la condition « type de driver IC » reste indispensable pour dimensionner correctement.
À quelle distance peut-on regarder un écran LED équipé de la Novastar A7s Plus ?
La distance de recul dépend du pitch des modules LED connectés à la carte. En général, comptez 1 mètre de distance par millimètre de pitch (ex: 2m pour un pitch 2mm) pour une netteté optimale.
Quels sont les avantages d'un écran LED intérieur avec cette carte ?
La Novastar A7s Plus offre une gestion avancée des couleurs et une calibration pixel par pixel, garantissant une image parfaitement homogène et fluide, essentielle pour les environnements intérieurs exigeants.
A7s Plus ou A5s Plus : laquelle choisir ?
L'A7s Plus charge 512×512@60Hz en driver PWM contre 512×384@60Hz pour l'A5s Plus : choisissez l'A7s Plus pour les dalles denses. Les deux partagent le 18bit+, le monitoring et la double carte de secours, et aucune ne gère le HDR — pour le HDR10, il faut monter sur l'A8s-N.
L'A7s Plus est-elle compatible avec mon MCTRL600 ?
Oui. L'A7s Plus appartient à l'écosystème NovaStar 1G et fonctionne avec les MCTRL600, MCTRL700, MCTRL1600, MCTRL4K et les gammes VX/MX. Un parc piloté en MCTRL600/700 reste sur des cartes Armor 1G.
Comment installer un écran LED géant Novastar A7s Plus ?
L'installation nécessite l'intégration de la carte dans chaque cabinet LED, reliée par câble Ethernet RJ45 à un contrôleur principal type MCTRL4K ou VX1000 pour la configuration logicielle via NovaLCT.
Quelle est la durée de vie d'un écran LED professionnel ?
Un écran LED professionnel a une durée de vie moyenne de 100 000 heures. L'utilisation de cartes de réception robustes comme l'A7s Plus assure la stabilité du signal sur toute cette période.
L'A7s Plus supporte-t-elle la redondance ?
Oui, la double carte de secours (dual card backup) avec surveillance d'état est intégrée, comme sur toute la série Armor. En cas de défaillance d'une carte, la carte de secours prend le relais sans coupure d'affichage.
Quel prix pour un écran LED haute densité ?
Le prix varie selon la surface totale et le pitch choisi. L'intégration de composants premium comme la Novastar A7s Plus garantit la pérennité de l'investissement. Contactez PIXELIGHT pour un devis sur mesure.
