Novastar MRV532
Prix remisé pour les professionnels — Devis B2B gratuit sous 24h
Catégorie : Écran LED Carte de Réception
Visuels produit
Description

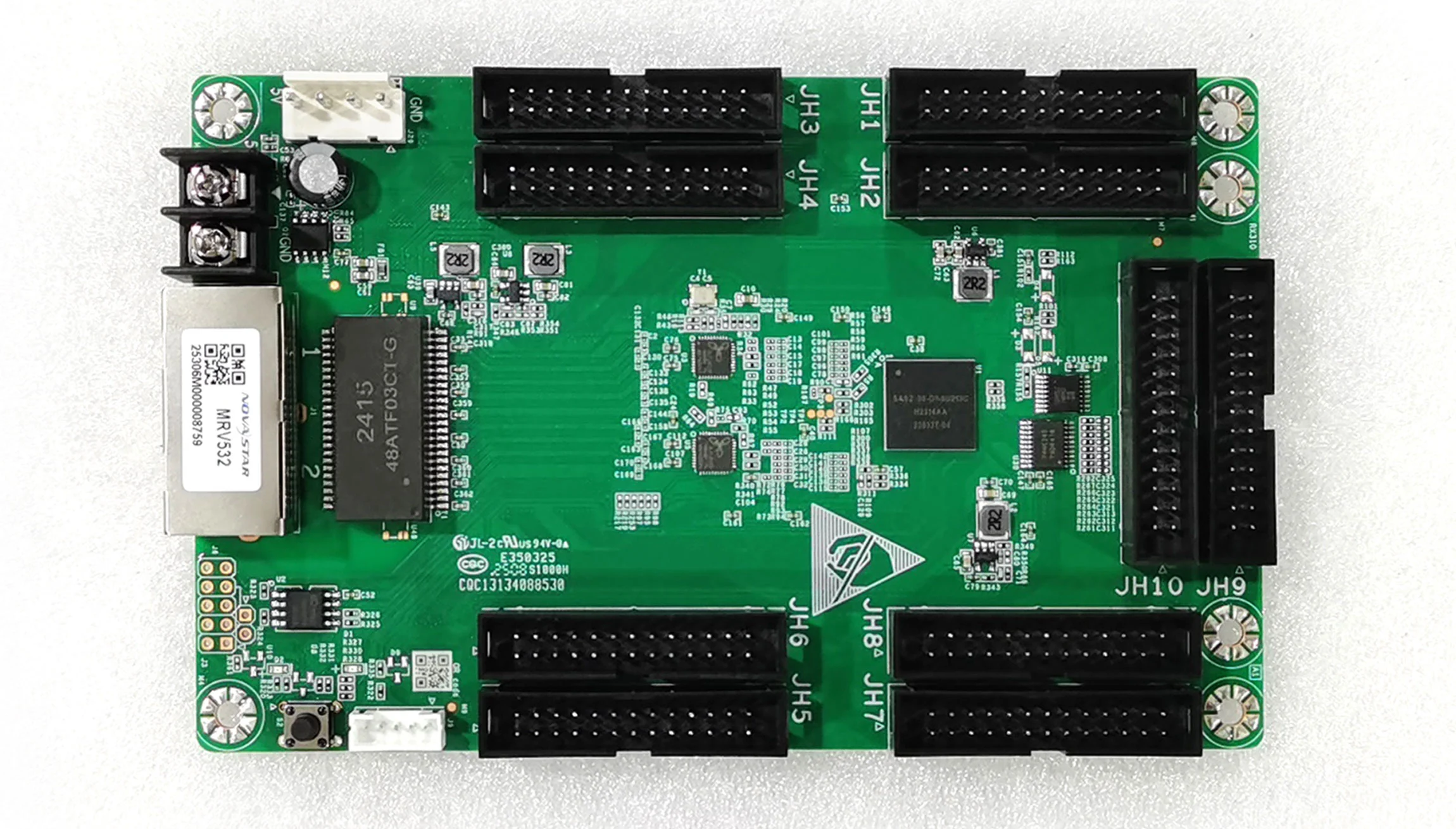

La Novastar MRV532 est le haut de gamme de la série MRV et la seule à changer de connectique : 10 connecteurs HUB320F au lieu du HUB75E, ce qui lui permet d'adresser jusqu'à 40 groupes de données RGB en pixels réels, 40 groupes de données sous-pixel dynamique 3 LED ou 30 groupes sous-pixel dynamique 4 LED. Fiche constructeur en vigueur : V1.1.2 du 20 mars 2025.
Capacité de charge — conditionnée, et révisée. Avec des drivers PWM : 512×512@60Hz sur sources 8 bits et 512×256@60Hz sur sources 10 et 12 bits. Avec des drivers communs : 512×512@60Hz sur sources 8 bits ; le constructeur ne publie pas de valeur 10/12 bits pour ce cas. Point de vigilance : la version V1.0.2 de mai 2024 annonçait 512×384@60Hz en 10 et 12 bits. La V1.1.2 révise cette valeur à 512×256@60Hz. Les tableaux issus de l'ancienne fiche circulent encore : dimensionner sur eux revient à sous-évaluer d'un tiers le nombre de cartes en 10 bits.
Le sous-pixel dynamique, et pourquoi la connectique change. Les connecteurs HUB320F transportent davantage de données par port que le HUB75E. C'est ce qui rend possible l'adressage en sous-pixel dynamique 3 ou 4 LED, utile sur les pas fins où le nombre de points à piloter explose bien avant que la surface en mètres carrés ne devienne significative. C'est la raison technique du passage à cette carte, pas un argument de gamme.
Seule carte MRV à documenter le HDR. La V1.1.2 indique la prise en charge du HDR10, conforme aux normes SMPTE ST 2084 et SMPTE ST 2086. Ni la MRV412-N ni la MRV416-N ne le documentent. S'y ajoutent le color management (Rec.709, DCI-P3, Rec.2020 et gamuts personnalisés), le 18bit+, la faible latence à une trame, le 3D, la rotation d'image à 90°, la calibration pixel en luminosité et chromaticité, la correction rapide des lignes sombres ou claires, la correction de la brillance des joints entre modules et cabinets, le gamma RGB individuel et le Mapping.
Ports Gigabit Ethernet utilisables en entrée comme en sortie pour le cascadage. Dimensions 146,0 × 91,5 × 19,3 mm, alimentation DC 3,8 – 5,5 V, courant nominal 0,5 A, consommation nominale 2,5 W, fonctionnement de –20 °C à +70 °C.
Prix remisé pour les professionnels — devis revendeur sur demande.
Expertise technique
Expertise Technique : Novastar MRV532, la Puissance du HUB320F
La Novastar MRV532 représente le sommet de l'ingénierie dans la série MRV. Contrairement aux modèles standards, elle adopte 10 connecteurs HUB320F, une rupture technologique nécessaire pour gérer jusqu'à 40 groupes de données RGB. Cette densité de bande passante interne est cruciale pour les configurations en pixels réels ou en sous-pixel dynamique (3 ou 4 LED), offrant une finesse d'affichage inégalée sur les modules à pas fin (Fine Pitch).
Performance, HDR et Traitement d'Image
C'est la première carte de sa série à documenter officiellement le support du HDR10 (normes SMPTE ST 2084/2086), garantissant un coefficient de contraste étendu et une colorimétrie profonde. Grâce à la technologie 18bit+ et au Color Management (Rec.2020, DCI-P3), la MRV532 assure une transition de dégradés fluide, éliminant tout effet de banding, même à faible luminosité. Sa capacité de traitement permet de maintenir un Refresh Rate élevé et une faible latence (1 frame), paramètres vitaux pour la production virtuelle et les dalles SMD ou GOB haut de gamme.
Cas d'usage
Domaines d'Application de la MRV532
Grâce à sa gestion avancée des données et son support HDR, la carte Novastar MRV532 est privilégiée pour les installations exigeant une qualité visuelle irréprochable :
- Studios TV et XR : Sa faible latence et sa compatibilité HDR10 en font l'alliée des productions virtuelles où la synchronisation caméra est critique.
- Retail de Luxe : Idéale pour les écrans à Pitch ultra-fin utilisant le sous-pixel dynamique pour maximiser la résolution perçue dans les boutiques haut de gamme.
- Salles de Contrôle et Centres de Crise : Fiabilité accrue et gestion précise du Gamma RGB individuel pour une lecture parfaite des données critiques.
- Événementiel Corporate : Pour des écrans géants indoor avec une fluidité parfaite grâce au traitement 18bit+, même sur des contenus institutionnels sobres.
Conseils techniques
Conseils de Configuration et Maintenance Pixelight
Le dimensionnement de votre mur LED avec la MRV532 exige une vigilance accrue suite à la mise à jour constructeur V1.1.2. Pour une source en 10 ou 12 bits, la capacité est révisée à 512×256 pixels. Sous-estimer cette contrainte mènerait à une surcharge du contrôleur et à une baisse du taux de rafraîchissement (Refresh Rate).
- Alimentation : Prévoyez une tension stable entre 3,8V et 5,5V DC. Un monitoring thermique est recommandé car la carte opère jusqu'à 70°C.
- Calibration : Utilisez la calibration pixel à pixel (luminosité et chromaticité) pour uniformiser les dalles GOB et corriger les lignes de jointure (Dark/Bright lines).
- Connectivité : Utilisez exclusivement des câbles RJ45 Cat6 blindés pour le cascadage afin de garantir l'intégrité du flux Gigabit Ethernet.
- Maintenance : Le support du Mapping facilite le remplacement rapide d'une carte en identifiant automatiquement sa position dans le mur.
Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Capacité de chargement | Driver PWM : 512×512@60Hz (8 bits), 512×256@60Hz (10 et 12 bits) — Driver commun : 512×512@60Hz (8 bits), valeur 10/12 bits non publiée. Scan maximal 64. |
| Durée de vie LED | Env. 100 000 heures |
| Température couleur | 6500k |
| Température de fonctionnement | -10°C-+50°C |
Questions fréquentes
À quelle distance peut-on regarder un écran LED équipé de la Novastar MRV532 ?
La distance de recul dépend du pitch des modules LED connectés à la carte ; elle se calcule généralement en multipliant le pitch par 1 mètre pour un confort visuel optimal.
Quelle est la capacité de charge de la MRV532 selon la profondeur de bits ?
Selon la fiche V1.1.2 du 20 mars 2025 : avec des drivers PWM, 512×512@60Hz sur sources 8 bits et 512×256@60Hz sur sources 10 et 12 bits ; avec des drivers communs, 512×512@60Hz sur sources 8 bits, aucune valeur 10/12 bits n'étant publiée pour ce cas. Attention : la fiche précédente, V1.0.2 de mai 2024, indiquait 512×384@60Hz en 10 et 12 bits. C'est cette valeur qui a été révisée.
Quels sont les avantages d'un écran LED intérieur avec cette carte ?
L'usage de la MRV532 permet une gestion fluide de 40 groupes de données RGB, garantissant une image stable, des couleurs précises et une compatibilité avec les résolutions élevées en intérieur.
Pourquoi la MRV532 utilise-t-elle des connecteurs HUB320F et non HUB75E ?
Parce que le HUB320F transporte davantage de données par port. C'est ce qui permet à la carte d'adresser jusqu'à 40 groupes de données RGB en pixels réels, 40 groupes en sous-pixel dynamique 3 LED ou 30 groupes en 4 LED. Sur les pas fins, la densité de points à piloter sature un port HUB75E bien avant que la surface en mètres carrés ne devienne le facteur limitant. En contrepartie, vos modules doivent être compatibles HUB320F.
Comment installer un écran LED géant Novastar MRV532 ?
L'installation nécessite la connexion des modules LED via les 10 connecteurs HUB320F, suivie d'une configuration logicielle via NovaLCT pour calibrer les pixels et le mapping.
Quelle est la durée de vie d'un écran LED professionnel ?
Un écran LED de qualité professionnelle a une durée de vie moyenne de 100 000 heures, sous réserve d'un entretien régulier des composants comme la carte de réception MRV532.
La MRV532 est-elle la seule carte MRV compatible HDR ?
C'est la seule dont la fiche de spécifications documente la prise en charge du HDR10, conforme aux normes SMPTE ST 2084 et SMPTE ST 2086. Les fiches V1.0.3 des MRV412-N et MRV416-N ne mentionnent pas le HDR, et la MRV208-1 ne dispose d'aucune fiche PDF distincte. Pour un projet HDR, la chaîne complète — source, contrôleur, cartes et modules — doit néanmoins être validée.
Faut-il choisir la MRV532 plutôt qu'une MRV416-N ?
Seulement si le projet le justifie techniquement. Sur du pas standard en grande surface, le HUB320F et le sous-pixel dynamique n'apportent rien de décisif et la MRV416-N couvre le besoin avec le même jeu de fonctions de traitement, hors HDR. La MRV532 se justifie sur trois déclencheurs : pas fin, adressage en sous-pixel dynamique, ou exigence HDR10 au cahier des charges.
Quel prix pour un écran LED avec Novastar MRV532 ?
Le tarif varie selon la surface totale et le pitch choisi. Contactez PIXELIGHT pour un devis personnalisé incluant l'intégration de cartes haut de gamme MRV532.
