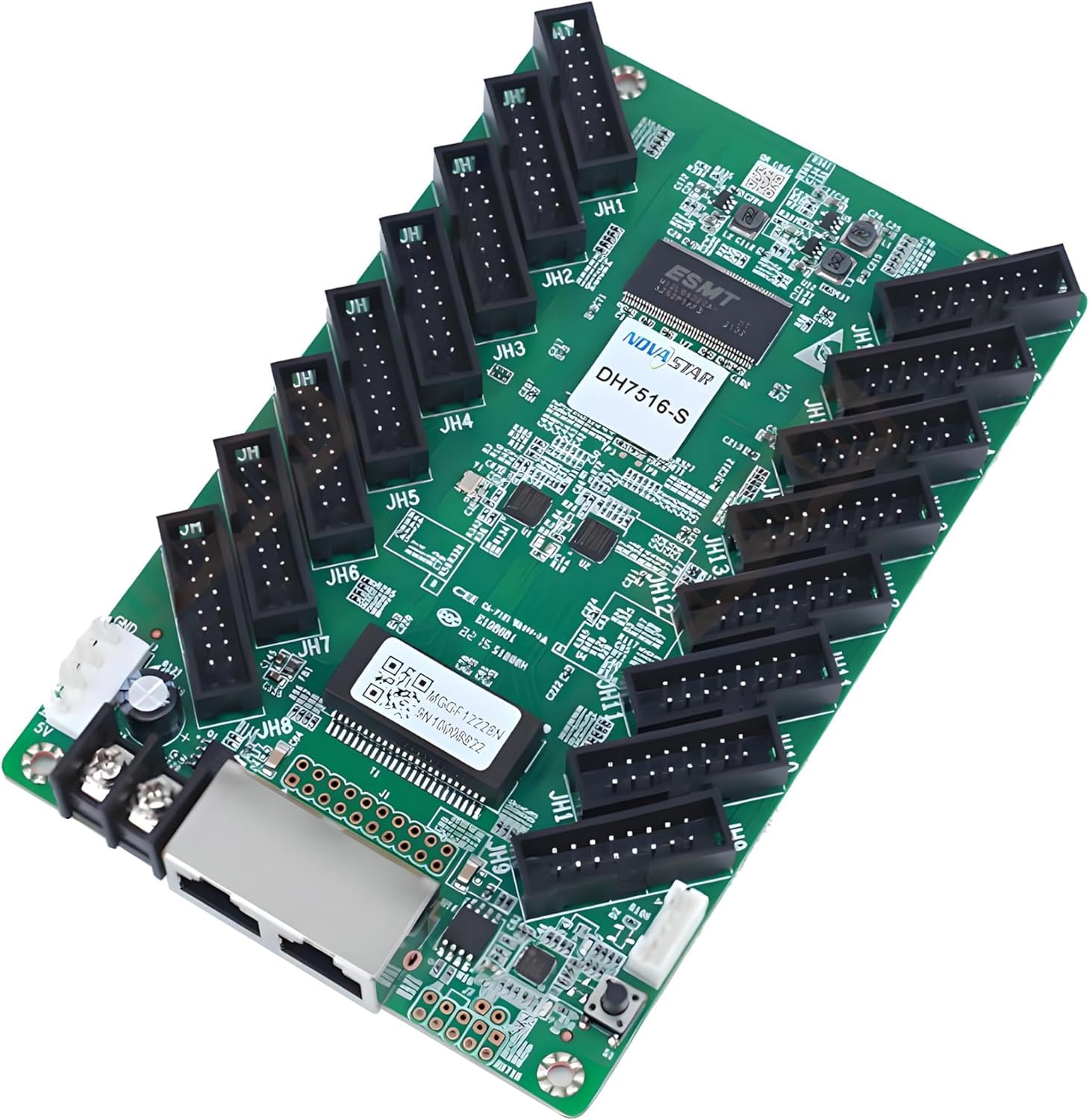

Novastar DH7516-S

Novastar DH7516-S : carte de réception série DH

La DH7516-S appartient à la série DH, le niveau d'entrée des cartes de réception Novastar. Elle charge 512×384@60Hz en driver PWM et dispose de 16 connecteurs HUB75E, jusqu'à 32 groupes RGB parallèle. C'est la carte à retenir quand le prix au mètre carré décide de l'affaire et que le projet n'exige ni HDR, ni basse latence, ni profondeur de bits étendue.

Caractéristiques

Capacité de charge : 512×384@60Hz avec driver IC PWM, 384×384@60Hz avec driver IC commun. Jusqu'à 32 groupes RGB parallèle.

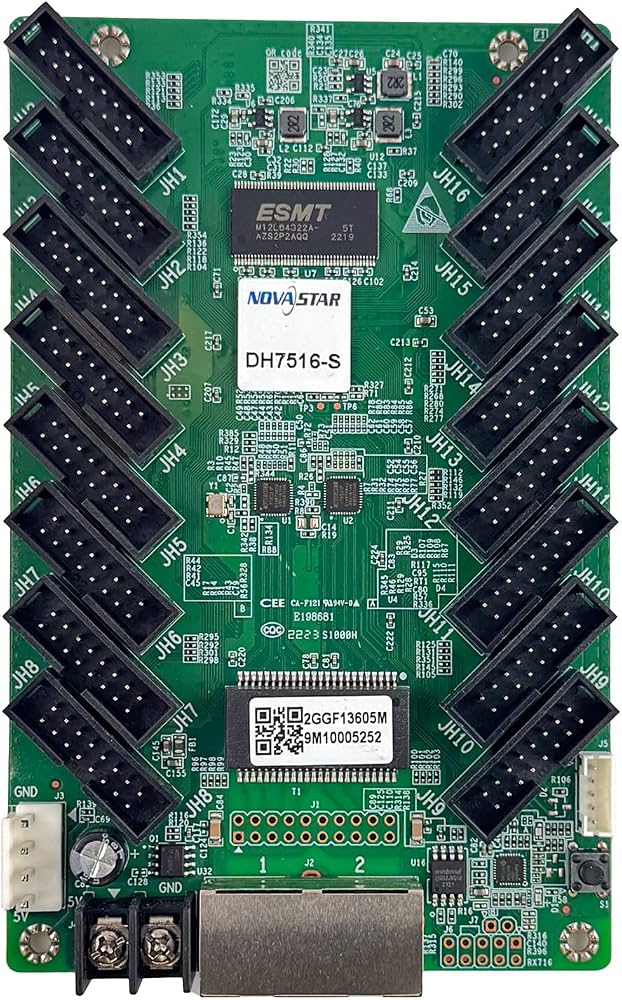

Connectique modules : 16 connecteurs HUB75E, jusqu'à 32 groupes RGB parallèle
Ethernet : Gigabit, chaque port utilisable en entrée ou en sortie
Dimensions : 145,7 × 91,5 × 18,3 mm (hors tout 19,0 mm) — Poids : 100,9 g
Alimentation : DC 3,8 – 5,5 V, 0,5 A, 2,5 W
Température : service −20 °C à +70 °C
Certifications : RoHS, EMC Classe A

Novastar DH7516-S — analyse technique

Ce que la série DH conserve, et ce qu'elle abandonne. Elle garde tout ce qui fait fonctionner un mur au quotidien : calibration de luminance et de chromie au pixel, réglage rapide des lignes sombres et claires, gamma R/V/B indépendant, 3D, rotation d'image à 90°, Mapping 1.1, monitoring de température et de tension, détection d'erreur binaire, loop backup et double sauvegarde du programme. Ce qu'elle abandonne face aux séries MRV et Armor : le 18bit+, la basse latence et le HDR, qu'aucune fiche DH ne mentionne.

Un point de vigilance, que nous préférons signaler : malgré ses seize connecteurs, la DH7516-S plafonne à 512 × 384 en driver PWM, soit moins que les DH7508-S et DH7512-S qui atteignent 512 × 512. Plusieurs revendeurs annoncent 512 × 512 sur cette référence : ce n'est pas confirmé par la documentation officielle que nous avons pu vérifier, et nous ne le publierons pas. Une révision plus récente de la fiche pourrait avoir relevé cette valeur — nous la faisons confirmer par Novastar pour tout projet où le découpage du mur en dépend.

La règle d'arbitrage, en une ligne : le DH convient à l'affichage fixe, commercial et publicitaire ; il est à écarter dès qu'il y a captation caméra, exigence de latence, très basse luminosité ou chaîne HDR. Sur un projet DOOH de 300 dalles, l'écart de prix entre une carte DH et une carte Armor, multiplié par le nombre de cabinets, représente souvent la marge de l'affaire.

• DOOH et affichage publicitaire — grand nombre de cabinets, le prix de la carte décide.
• Installation fixe extérieure — signalétique, information, enseigne.
• Mobilier urbain — volume, pas standard, pas de captation.
• Fabrication de dalles en série — coût maîtrisé sur les grandes quantités.
• Cabinets haute densité 16 modules — 32 groupes RGB

• Pas de HDR, pas de basse latence, pas de 18bit+ — aucune fiche DH ne les mentionne : à écarter sur un projet broadcast ou filmé.
• Driver IC — la capacité chute avec un driver commun : 384×384@60Hz au lieu de 512×384.
• Connectique — 16 connecteurs HUB75E, jusqu'à 32 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Alimentation — DC 3,8 V minimum : incompatible avec les anciennes alimentations 3,3 V.
• Arbitrage — face à une MRV416-N, on perd le 18bit+ et la basse latence, on gagne sur le prix au cabinet.
