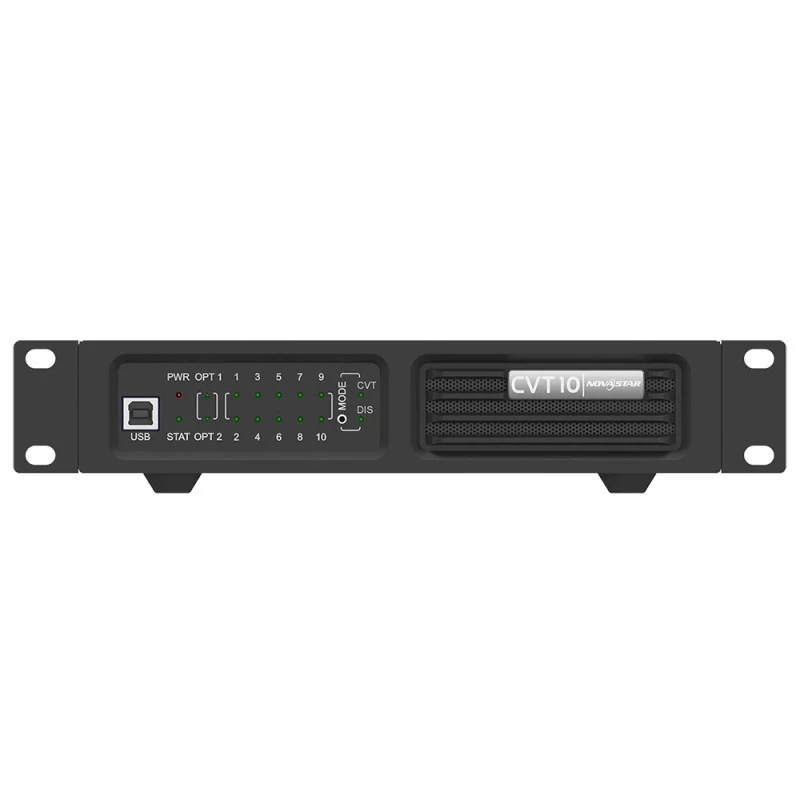

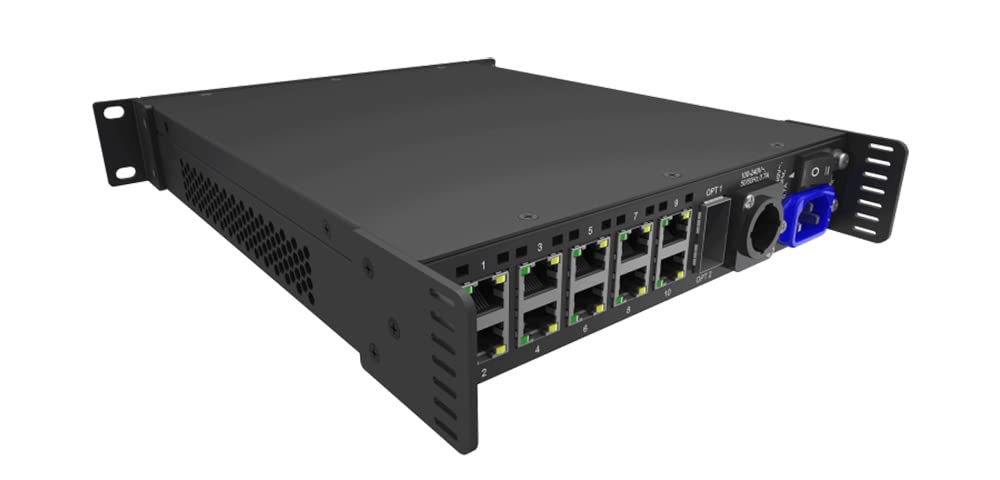

Novastar CVT10-M

Novastar CVT10-M : convertisseur fibre multimode

Le CVT10-M est la version multimode du CVT10. Il agrège dix liens Gigabit sur deux ports optiques 10G, avec un port de secours. C'est le convertisseur des liaisons intra-bâtiment : régie vers scène, local technique vers façade, étage vers étage.

Caractéristiques

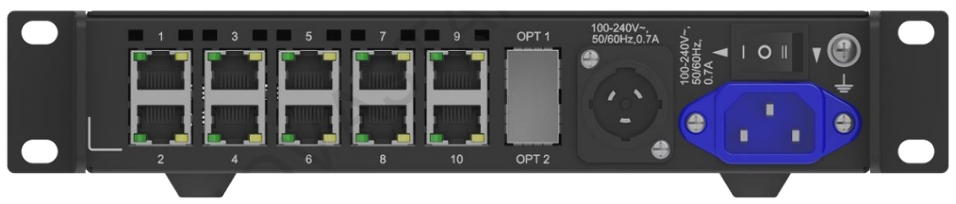

Ports : 10 × Ethernet Gigabit + 2 × ports optiques 10G (LC, modules hot-swap) + 1 × USB type-B de contrôle
Type de fibre : OM3/OM4, 50/125 µm, bi-cœur, 850 nm — débit 9,95 à 11,3 Gbit/s par port optique
Distance maximale : 300 m
Redondance : OPT1 port maître, OPT2 port de secours
Alimentation : AC 100 – 240 V, 50/60 Hz, 22 W
Dimensions : 254,3 × 50,6 × 290,0 mm — Poids : 2,1 kg
Température : -20 °C à +55 °C

Novastar CVT10-M — analyse technique

Le seul arbitrage qui compte : multimode ou monomode. Une fibre multimode (OM3/OM4, 50/125 µm, 850 nm) porte jusqu'à 300 m et coûte nettement moins cher en optiques ; une fibre monomode (OS1/OS2, 9/125 µm, 1310 nm) porte 10 km. En intra-site — salle, bâtiment, liaison régie vers scène — le multimode suffit et le budget optique est divisé. Dès qu'on sort du bâtiment ou qu'on traverse un campus, il faut passer en monomode. Et si une fibre est déjà tirée, c'est elle qui décide : une OM3 impose le multimode, une OS2 impose le monomode.

Sa version monomode est le CVT10-S, identique en tout point sauf l'optique : OS1/OS2, 9/125 µm, 1310 nm, et 10 km de portée au lieu de 300 m. Si vous vendez déjà le -S, référencer le -M complète la paire : le client qui doit acheter son multimode ailleurs finira par y acheter aussi son monomode.

• Liaison régie vers scène — événementiel, salle de spectacle, auditorium.
• Bâtiment tertiaire — local technique vers écran de hall ou de façade.
• Studio et plateau — dix liens Gigabit sur une seule fibre.
• Installation avec fibre OM3/OM4 existante — pas de retirage nécessaire.
• Liaison redondée — OPT2 en secours d'OPT1.

• Type de fibre — multimode OM3/OM4 à 850 nm. La version monomode est le CVT10-S.
• Distance — 300 m : au-delà, changer de référence, pas de module.
• Fibre existante — une OM3/OM4 impose le multimode, une OS1/OS2 impose le monomode : relever le type avant de commander.
• Redondance — OPT2 sauvegarde OPT1 : à câbler sur un chemin physique différent pour que la redondance ait un sens.
• S'emploie par paire — un convertisseur à chaque extrémité de la liaison optique.
