Novastar CVT320

Novastar CVT320 : convertisseur fibre monomode

Le CVT320 est le jumeau monomode longue distance du CVT310 : même boîtier, même poids, même débit, même alimentation, mais une portée de 20 km au lieu de 550 m. C'est le convertisseur des liaisons qui sortent du bâtiment.

Caractéristiques

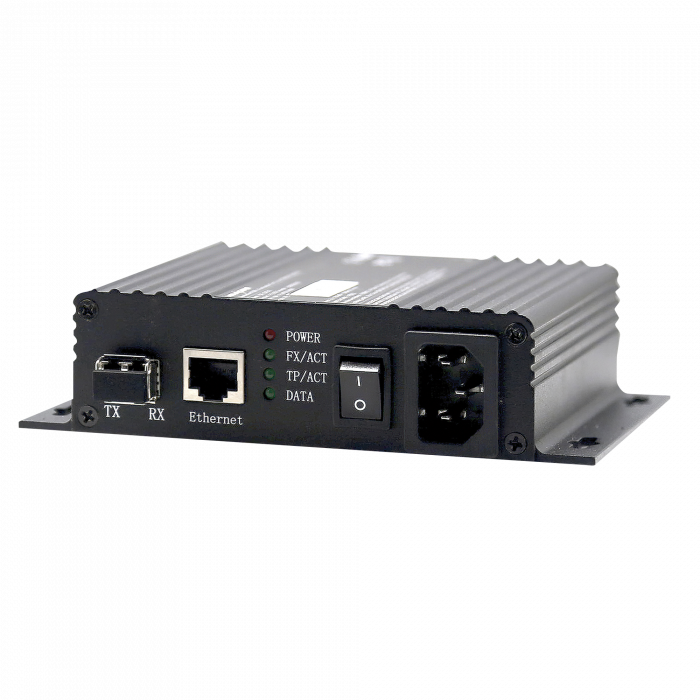

Ports : 1 × port Ethernet Gigabit + 1 × port optique LC bi-cœur (module installé en usine, hot pluggable)
Type de fibre : monomode bi-cœur, 1310 nm — débit optique 1,25 Gbit/s
Distance maximale : 20 km
Redondance : aucune
Alimentation : AC 100 – 240 V, 50/60 Hz, 4 W
Dimensions : 149,0 × 135,0 × 38,0 mm — Poids : 0,53 kg
Température : -20 °C à +70 °C

Novastar CVT320 — analyse technique

Le seul arbitrage qui compte : multimode ou monomode. Une fibre multimode (OM3/OM4, 50/125 µm, 850 nm) porte jusqu'à 300 m et coûte nettement moins cher en optiques ; une fibre monomode (OS1/OS2, 9/125 µm, 1310 nm) porte 10 km. En intra-site — salle, bâtiment, liaison régie vers scène — le multimode suffit et le budget optique est divisé. Dès qu'on sort du bâtiment ou qu'on traverse un campus, il faut passer en monomode. Et si une fibre est déjà tirée, c'est elle qui décide : une OM3 impose le multimode, une OS2 impose le monomode.

Attention au piège de nommage : ici le suffixe ne dit rien du type de fibre. Le CVT320 est le monomode, le CVT310 est le multimode — et les deux boîtiers sont indiscernables hors de l'étiquette. Sur une liaison inter-bâtiments, un site distant ou une traversée de campus, c'est le CVT320 qu'il faut. Vérifier aussi la fibre déjà tirée : une OS1/OS2 impose le monomode, une OM3/OM4 impose le CVT310.

• Liaison inter-bâtiments — jusqu'à 20 km sur fibre monomode.
• Site distant — écran déporté, parking, entrée de ville.
• Traversée de campus — université, hôpital, zone industrielle.
• Site en fibre OS1/OS2 — compatible avec l'infrastructure opérateur.
• Format compact — 530 g, 3,5 W, s'intègre dans un coffret.

• Type de fibre — monomode à 1310 nm, 20 km. Le multimode de la paire est le CVT310, et non un « CVT320-M ».
• Distance — 20 km : au-delà, changer de référence, pas de module.
• Fibre existante — une OM3/OM4 impose le multimode, une OS1/OS2 impose le monomode : relever le type avant de commander.
• Piège de nommage — le CVT320 est monomode et le CVT310 multimode : les boîtiers sont identiques, seul l'optique change.
• S'emploie par paire — un convertisseur à chaque extrémité de la liaison optique.
