Novastar CVT10 Pro-M

Novastar CVT10 Pro-M : convertisseur fibre multimode

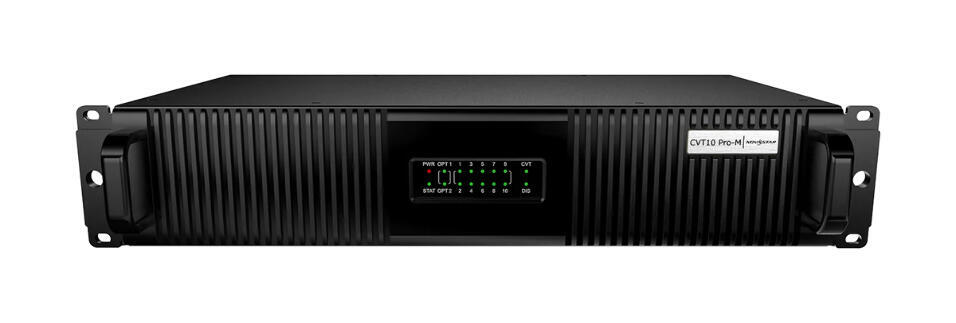

Le CVT10 Pro-M est la version rack 2U et multimode du convertisseur 10 ports. Mêmes fonctions que le CVT10-M, dans un châssis 19 pouces de 5,9 kg conçu pour une baie de régie permanente plutôt que pour du transport.

Caractéristiques

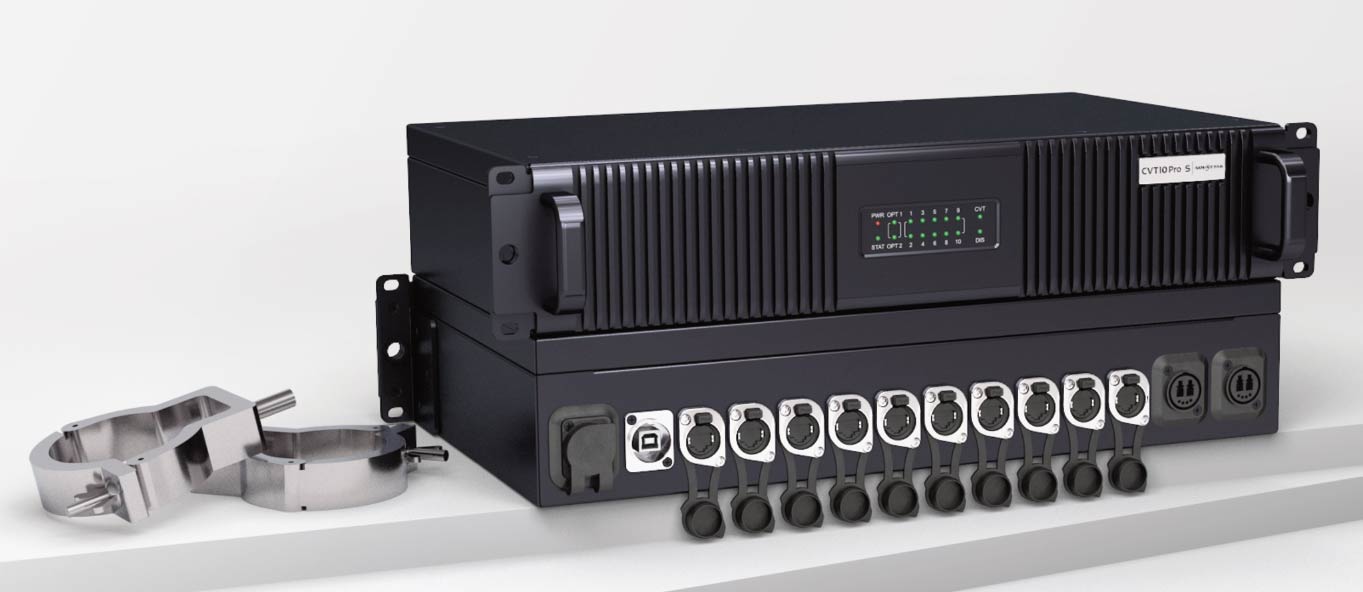

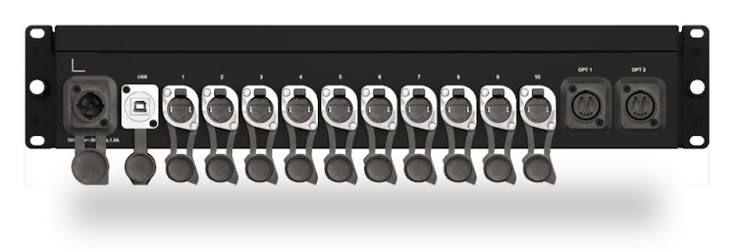

Ports : 10 × Ethernet Gigabit RJ45 + 2 × ports optiques LC 10 Gbit/s hot-swap + 1 × USB type-B
Type de fibre : OM3/OM4, 50/125 µm, bi-cœur, 850 nm — perte d'insertion ≤ 0,2 dB
Distance maximale : 300 m
Redondance : OPT1 principal, OPT2 secours
Alimentation : AC 100 – 240 V, 50/60 Hz, 22 W
Dimensions : 482,6 × 88,1 × 280,0 mm (rack 19 pouces, 2U) — Poids : 5,9 kg
Température : -20 °C à +55 °C

Novastar CVT10 Pro-M — analyse technique

Le seul arbitrage qui compte : multimode ou monomode. Une fibre multimode (OM3/OM4, 50/125 µm, 850 nm) porte jusqu'à 300 m et coûte nettement moins cher en optiques ; une fibre monomode (OS1/OS2, 9/125 µm, 1310 nm) porte 10 km. En intra-site — salle, bâtiment, liaison régie vers scène — le multimode suffit et le budget optique est divisé. Dès qu'on sort du bâtiment ou qu'on traverse un campus, il faut passer en monomode. Et si une fibre est déjà tirée, c'est elle qui décide : une OM3 impose le multimode, une OS2 impose le monomode.

Sa version monomode est le CVT10 Pro-S — OS1/OS2, 1310 nm, 10 km, perte d'insertion ≤ 0,3 dB. Le choix entre les deux se fait sur la distance et sur la fibre déjà en place, jamais sur le prix seul : une optique monomode sur une fibre multimode ne fonctionne pas.

• Baie de régie permanente — format rack 19 pouces 2U.
• Salle de contrôle et PC sécurité — dix liens agrégés sur fibre.
• Installation fixe tertiaire — liaison intra-bâtiment sous 300 m.
• Site en fibre OM3/OM4 — compatible avec l'infrastructure existante.
• Liaison redondée — OPT2 en secours d'OPT1.

• Type de fibre — multimode OM3/OM4 à 850 nm. La version monomode est le CVT10 Pro-S.
• Distance — 300 m : au-delà, changer de référence, pas de module.
• Fibre existante — une OM3/OM4 impose le multimode, une OS1/OS2 impose le monomode : relever le type avant de commander.
• Format — rack 19 pouces 2U et 5,9 kg : conçu pour une baie fixe, pas pour la tournée.
• S'emploie par paire — un convertisseur à chaque extrémité de la liaison optique.
