Novastar BR203-N

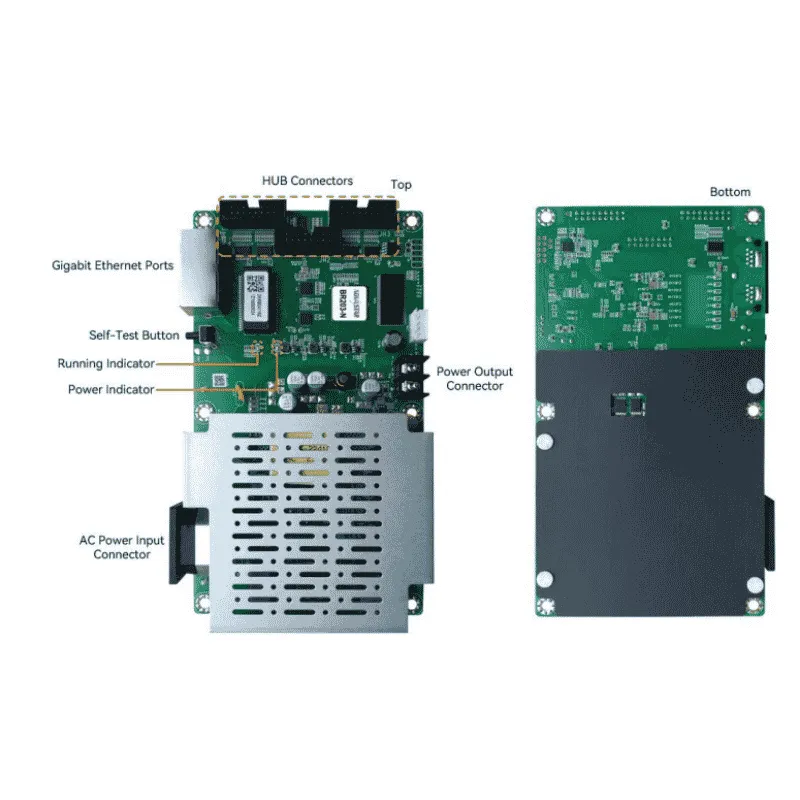

Novastar BR203-N : alimentation et carte de réception sur un seul PCB

La BR203-N appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est l'entrée de gamme de la série, et elle assume ce positionnement : tension de sortie figée à 4,2 V sans cavalier de réglage, 13 A, connectique HUB75 au lieu des connecteurs JH haute densité, et une plage thermique limitée à +50 °C au lieu de +70 °C.

Caractéristiques principales

Capacité de charge : 384×256@60Hz. Jusqu'à 6 groupes RGB parallèle.
Connectique modules : 3 × HUB75, jusqu'à 6 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 4,2 V fixe (non réglable) — 13 A, 65 W en crête, précision ≤ ±2 %
Dimensions : 180,0 × 104,0 × 26,8 mm (27,5 mm hors tout)
Poids : 247,6 g
Température de fonctionnement : -20 °C à +50 °C
Traitement d'image : calibration au pixel, réglage rapide des lignes sombres et claires, 3D, Mapping 1.0, monitoring température et tension, détection d'erreur binaire, loop backup — sans color management, sans precise grayscale, sans gamma RGB individuel

Novastar BR203-N — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Ses 13 A sous 4,2 V donnent 65 W en crête. C'est le plus faible de la série, cohérent avec sa capacité de charge de 384 × 256 pixels — la plus modeste également. Cette carte est dimensionnée pour un petit cabinet, pas pour un mur haute densité.

Ce qu'elle n'a pas, et qu'il faut annoncer : pas de color management, pas de precise grayscale, pas de gamma RGB individuel, pas de HDR, et un Mapping en version 1.0 au lieu de 1.1. Sur un affichage d'information, un panneau de prix ou une signalétique simple, aucune de ces absences ne se voit. Sur un mur destiné à afficher de la vidéo soignée ou à être filmé, elles se voient toutes. La tension figée à 4,2 V est le second point à vérifier : si vos modules demandent du 3,8 V, cette carte ne convient pas.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (3 × HUB75, jusqu'à 6 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

• Petits cabinets et modules HUB75 — connectique standard, mise en œuvre simple.
• Affichage d'information et signalétique — là où le traitement d'image n'est pas un critère.
• Panneaux de prix et bandeaux — 384 × 256 suffisent largement.
• Projets à budget serré — l'entrée de gamme de la série BR.
• Modules en 4,2 V — tension de sortie figée, à valider avant commande.

• Courant disponible — 13 A pour 65 W en crête : dimensionnée pour un petit cabinet, pas pour un mur haute densité.
• Connectique — 3 × HUB75, jusqu'à 6 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — -20 °C à +50 °C seulement, contre +70 °C sur le reste de la série : à écarter des implantations chaudes.
• Tension figée à 4,2 V — pas de cavalier de réglage : vérifier que vos modules acceptent cette tension avant de commander.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
