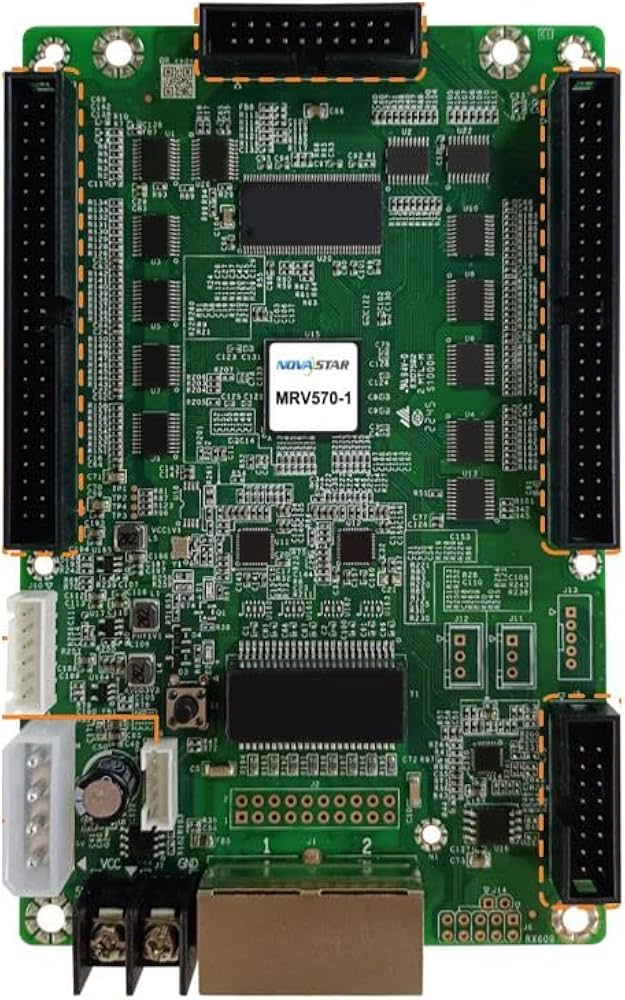

Novastar MRV570-1
Prix remisé pour les professionnels — Devis B2B gratuit sous 24h
Catégorie : Écran LED Carte de Réception
Visuels produit
Description
La Novastar MRV570-1 occupe une place à part dans la série MRV : son organisation de données et son format ne se comparent pas directement aux autres cartes de la gamme. Fiche constructeur : V1.0.0 du 1er février 2023, la plus ancienne des cinq.
Capacité — telle que publiée, avec sa limite. NovaStar indique 512×256@60Hz. Il faut le dire clairement : cette valeur est publiée sans préciser la profondeur de bits ni le type de driver IC, contrairement aux MRV412-N, MRV416-N et MRV532, dont les fiches distinguent explicitement driver PWM et driver commun. Nous ne complétons pas cette donnée par déduction. Pour un dimensionnement engageant, faites valider la configuration réelle avant d'arrêter le nombre de cartes.
Une organisation de données particulière. La carte gère 20 groupes de données RGB parallèles ou 64 groupes de données série. C'est le seul modèle de cette sélection à documenter explicitement le mode série, et cet écart — 20 contre 64 — change la façon de découper un cabinet selon le mode retenu. C'est le point à examiner en premier lorsqu'on envisage cette carte.
Format le plus compact des cinq. 145,8 × 91,5 × 18,4 mm : c'est la carte la plus fine de la sélection, devant les 19,3 mm des MRV412-N, MRV416-N et MRV532. Sur des cabinets où la profondeur disponible derrière les modules est contrainte, ce millimètre se vérifie au mètre.
Ce que la fiche ne documente pas. Sont mentionnées : la calibration pixel en luminosité et chromaticité, la gestion du flash module, la sauvegarde de l'image affichée, la surveillance de la température et de la tension d'alimentation, la surveillance de l'état de communication du câble Ethernet et la prise en charge d'une carte de monitoring. En revanche, ni le 3D, ni la faible latence, ni la rotation d'image à 90°, ni le color management n'apparaissent dans la fiche V1.0.0, et le modèle ne figure pas dans le tableau comparatif des fonctions de la série MRV.
Alimentation DC 3,8 – 5,5 V, courant nominal 0,5 A, consommation nominale 2,5 W, fonctionnement de –20 °C à +70 °C.
Prix remisé pour les professionnels — devis revendeur sur demande.
Expertise technique
Expertise Technique : La Singularité de la Novastar MRV570-1
La carte de réception Novastar MRV570-1 se distingue au sein de la gamme par une architecture spécifique. Contrairement aux modèles standards, elle propose une gestion hybride des données avec 20 groupes RGB parallèles ou jusqu'à 64 groupes de données série. Cette flexibilité est cruciale pour l'optimisation du Refresh Rate et la gestion des balayages (scan mode) sur des dalles LED à haute densité.
Performance et Traitement de l'Image
Bien que compacte, elle intègre les algorithmes de calibration pixel par pixel pour la luminosité et la chromaticité, garantissant une uniformité parfaite sur l'ensemble de votre mur LED. Compatible avec les technologies SMD traditionnelles et les structures GOB (Glue on Board), elle assure une restitution fidèle des couleurs. Sa capacité de 512×256 pixels permet de piloter des modules indoor avec une grande précision, sous réserve de validation du type de driver IC (PWM ou standard) utilisé dans votre configuration.
- Calibration avancée de la colorimétrie et de la luminance.
- Surveillance en temps réel de la tension et de la température.
- Format ultra-fin de 18,4 mm pour intégration en châssis slim.
- Gestion du flash module pour une maintenance facilitée.
Cas d'usage
Applications Recommandées pour la MRV570-1
Grâce à son format ultra-compact de 18,4 mm d'épaisseur, la carte MRV570-1 est le choix privilégié pour les installations où l'espace arrière est extrêmement limité.
- Retail Premium : Intégration dans des totems LED ou des vitrines où la finesse du châssis est un impératif esthétique.
- Salles de Contrôle : Idéale pour les écrans à Pitch fin nécessitant une calibration rigoureuse pour une lecture prolongée sans fatigue oculaire.
- Affichage Corporate : Parfaite pour les salles de conférence où la fidélité des couleurs et l'angle de vision doivent être irréprochables.
- Événementiel Indoor : Sa polyvalence en groupes de données série permet de concevoir des structures LED créatives et non-standard avec une grande fiabilité de communication.
Conseils techniques
Conseils d'Intégration et Maintenance de la MRV570-1
La Novastar MRV570-1 nécessite une attention particulière lors du paramétrage via NovaLCT. Son mode de données série (64 groupes) est idéal pour les designs de cabinets complexes où le routing des signaux est contraint. Pour maintenir un coefficient de contraste optimal et éviter tout scintillement, vérifiez la compatibilité de vos drivers IC lors du calcul de la bande passante.
Optimisation Électrique et Thermique
- Alimentation : Assurez une tension stable entre 3,8V et 5,5V DC. Une chute de tension peut impacter la stabilité du Refresh Rate.
- Refroidissement : Bien que supportant jusqu'à +70°C, prévoyez un flux d'air suffisant dans le cabinet pour prolonger la durée de vie des composants.
- Câblage : Utilisez du câble Ethernet Cat6 pour garantir l'intégrité du flux de données sur les longues distances de chaînage.
- Backup : La fonction de sauvegarde de l'image (stored image) permet d'éviter l'écran noir en cas de perte de signal source.
Caractéristiques techniques
| Spécification | Valeur |
|---|---|
| Capacité de chargement | 512×256@60Hz — valeur publiée par NovaStar sans qualification de profondeur de bits ni de type de driver IC (fiche V1.0.0). 20 groupes de données RGB parallèles ou 64 groupes série. |
| Durée de vie LED | Env. 100 000 heures |
| Température couleur | 6500k |
| Température de fonctionnement | -10°C-+50°C |
Questions fréquentes
À quelle distance peut-on regarder un écran LED avec une carte Novastar MRV570-1 ?
La distance de recul dépend du pitch (pas de masque) des modules LED connectés à la carte. En intérieur, on calcule généralement 1 mètre de recul par millimètre de pitch pour un confort visuel optimal.
Quelle capacité de charge NovaStar publie-t-il pour la MRV570-1 ?
La fiche V1.0.0 du 1er février 2023 indique 512×256@60Hz. Cette valeur est publiée sans préciser la profondeur de bits ni le type de driver IC, contrairement aux fiches des MRV412-N, MRV416-N et MRV532 qui distinguent explicitement driver PWM et driver commun. Nous la reprenons telle quelle sans l'interpréter : pour un dimensionnement engageant, faites valider la configuration réelle.
Quels sont les avantages d'un écran LED intérieur avec cette carte ?
La Novastar MRV570-1 offre une gestion stable du flux de données pour des résolutions allant jusqu'à 512×256 pixels. Elle assure une fluidité d'image à 60Hz, idéale pour la communication en point de vente ou en entreprise.
Quelle est la différence entre les 20 groupes parallèles et les 64 groupes série ?
Ce sont deux modes d'organisation des données que la carte prend en charge : 20 groupes de données RGB parallèles ou 64 groupes de données série. Le mode retenu détermine le découpage des modules dans le cabinet et le schéma de câblage. La MRV570-1 est la seule des cinq cartes MRV courantes à documenter explicitement le mode série, ce qui en fait son principal critère de sélection.
Comment installer un écran LED géant Novastar MRV570-1 ?
L'installation nécessite l'intégration de la carte dans le cabinet LED, le raccordement via câbles Ethernet (RJ45) et une configuration logicielle via NovaLCT pour calibrer les modules et la disposition des données.
Quelle est la durée de vie d'un écran LED professionnel ?
Un écran LED professionnel utilisant des composants Novastar a une durée de vie moyenne de 100 000 heures. La maintenance est facilitée par le remplacement individuel des cartes de réception comme la MRV570-1.
La MRV570-1 gère-t-elle le 3D, la faible latence ou la rotation à 90° ?
Ces fonctions ne sont pas documentées dans la fiche de spécifications V1.0.0 de la MRV570-1, et le modèle ne figure pas dans le tableau comparatif des fonctions de la série MRV publié par NovaStar. La fiche documente en revanche la calibration pixel en luminosité et chromaticité, la gestion du flash module, la sauvegarde de l'image affichée et la surveillance de la température, de la tension et du câble Ethernet.
Pourquoi choisir la MRV570-1 plutôt qu'une MRV412-N ?
Pour deux raisons concrètes. D'abord son mode de données série, documenté à 64 groupes, qui peut correspondre à une topologie de câblage existante. Ensuite son épaisseur de 18,4 mm, la plus faible de la sélection, contre 19,3 mm sur la MRV412-N, ce qui compte sur un cabinet à faible profondeur. En dehors de ces cas, et dès qu'une fonction de traitement est requise, la MRV412-N est le choix plus complet.
Quel prix pour un écran LED équipé de la Novastar MRV570-1 ?
Le prix varie selon la surface totale et le pitch choisi. Pour obtenir une solution complète incluant l'intégration de cartes Novastar MRV570-1, contactez PIXELIGHT pour un devis personnalisé sur mesure.
