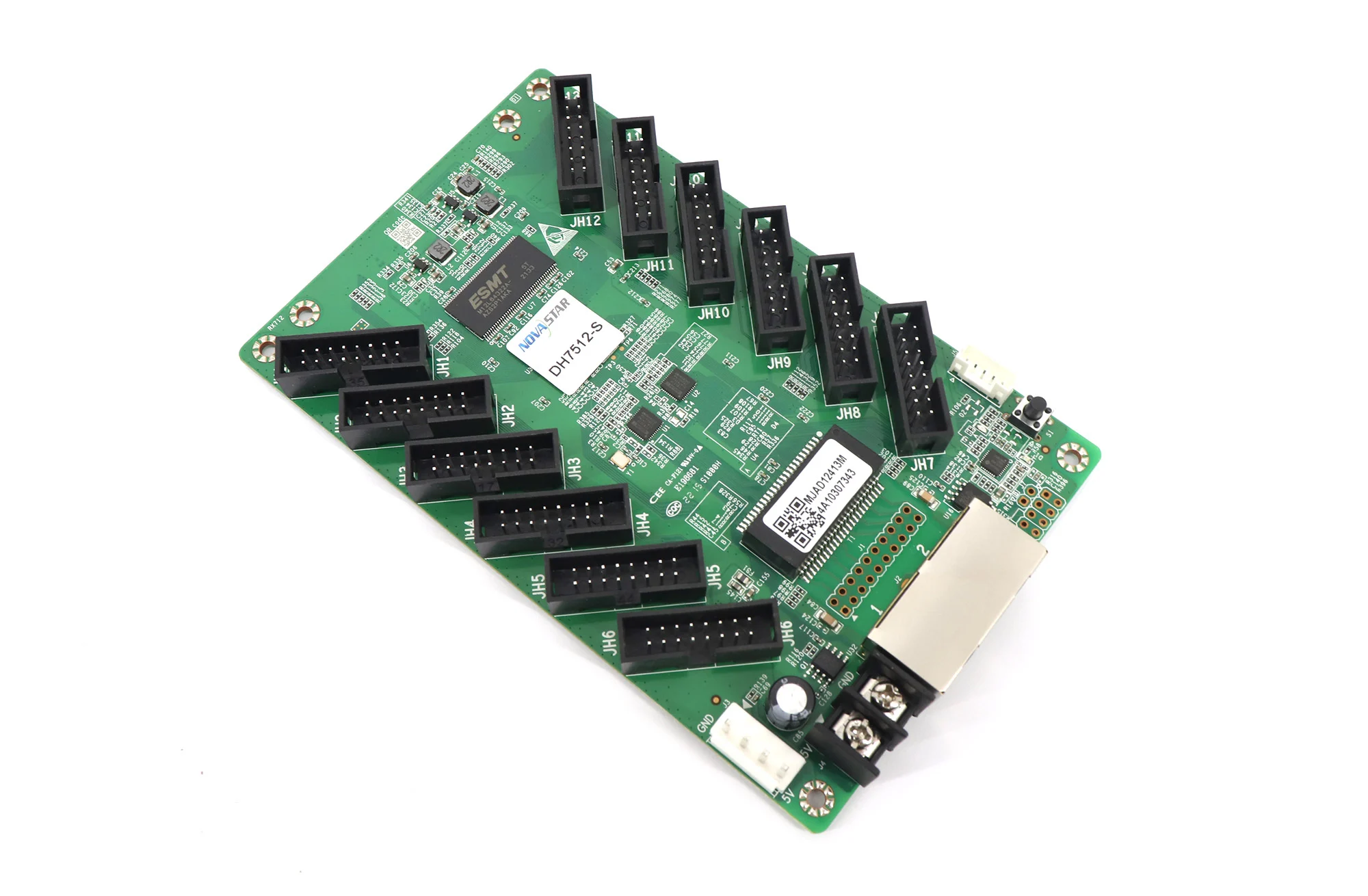

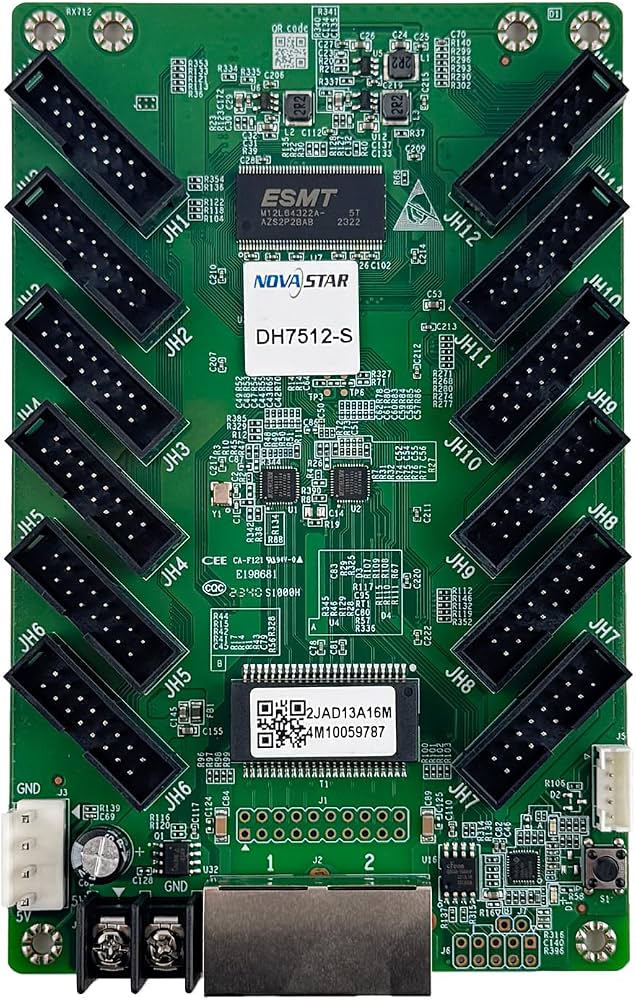

Novastar DH7512-S

Novastar DH7512-S : carte de réception série DH

La DH7512-S appartient à la série DH, le niveau d'entrée des cartes de réception Novastar. Elle charge 512×512@60Hz en driver PWM et dispose de 12 connecteurs HUB75E, jusqu'à 24 groupes RGB parallèle. C'est la carte à retenir quand le prix au mètre carré décide de l'affaire et que le projet n'exige ni HDR, ni basse latence, ni profondeur de bits étendue.

Caractéristiques

Capacité de charge : 512×512@60Hz avec driver IC PWM, 512×384@60Hz avec driver IC commun. Jusqu'à 24 groupes RGB parallèle.

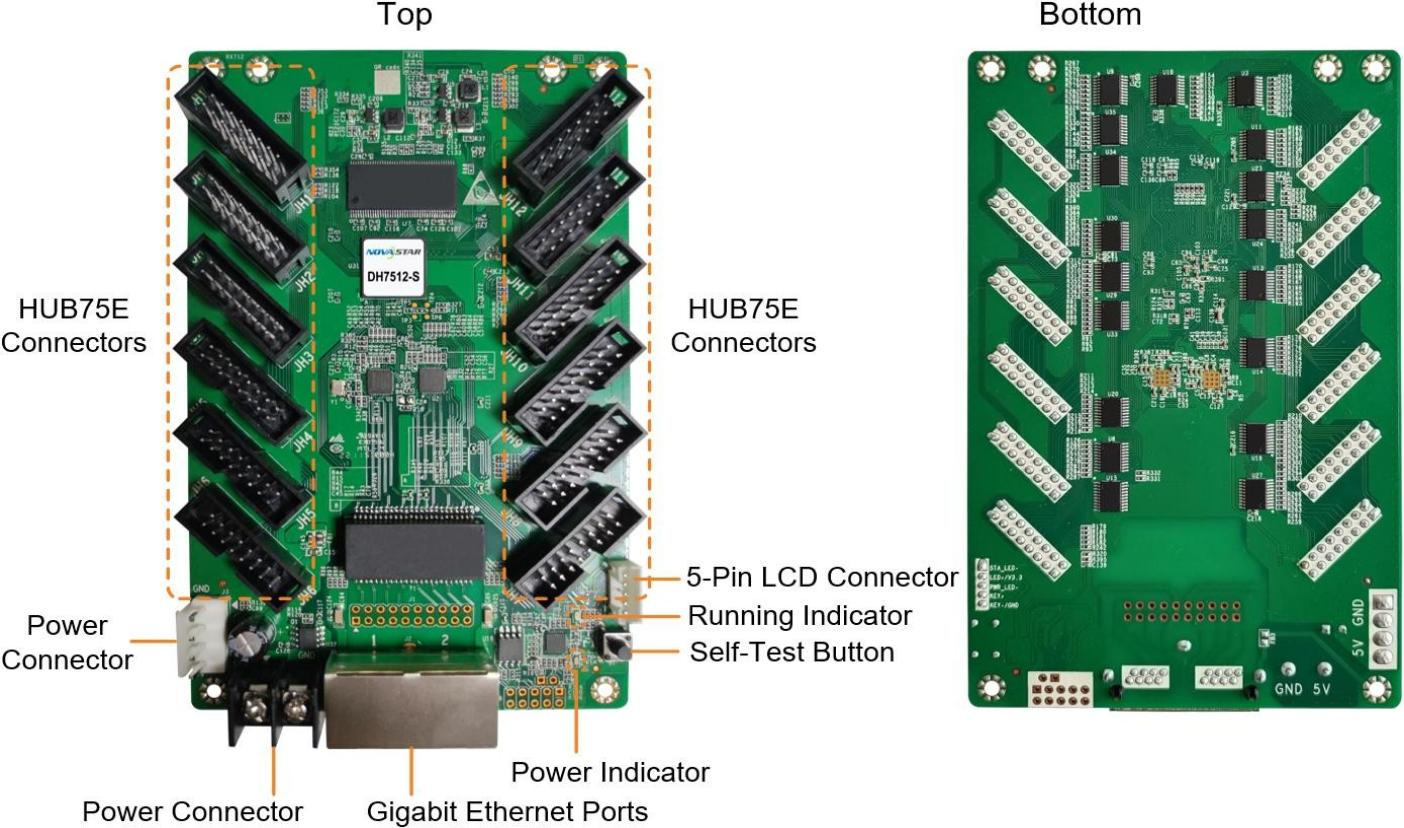

Connectique modules : 12 connecteurs HUB75E, jusqu'à 24 groupes RGB parallèle
Ethernet : ports Gigabit entrée ou sortie, cascadables
Dimensions : 145,6 × 91,5 × 19,1 mm — Poids : 93,1 g
Alimentation : DC 3,8 – 5,5 V, 0,5 A, 2,5 W
Température : service −20 °C à +70 °C
Certifications : RoHS, EMC Classe A

Novastar DH7512-S — analyse technique

Ce que la série DH conserve, et ce qu'elle abandonne. Elle garde tout ce qui fait fonctionner un mur au quotidien : calibration de luminance et de chromie au pixel, réglage rapide des lignes sombres et claires, gamma R/V/B indépendant, 3D, rotation d'image à 90°, Mapping 1.1, monitoring de température et de tension, détection d'erreur binaire, loop backup et double sauvegarde du programme. Ce qu'elle abandonne face aux séries MRV et Armor : le 18bit+, la basse latence et le HDR, qu'aucune fiche DH ne mentionne.

C'est la référence la plus courante de la série DH, et celle qui remplace naturellement une MRV336 ou une MRV412 sur un parc à douze connecteurs HUB75E. Même nombre de ports, mêmes 24 groupes RGB, format long de 145,6 × 91,5 mm très proche des cartes qu'elle remplace.

La règle d'arbitrage, en une ligne : le DH convient à l'affichage fixe, commercial et publicitaire ; il est à écarter dès qu'il y a captation caméra, exigence de latence, très basse luminosité ou chaîne HDR. Sur un projet DOOH de 300 dalles, l'écart de prix entre une carte DH et une carte Armor, multiplié par le nombre de cabinets, représente souvent la marge de l'affaire.

• DOOH et affichage publicitaire — grand nombre de cabinets, le prix de la carte décide.
• Installation fixe extérieure — signalétique, information, enseigne.
• Mobilier urbain — volume, pas standard, pas de captation.
• Fabrication de dalles en série — coût maîtrisé sur les grandes quantités.
• Remplacement de MRV336 ou MRV412 — 12 ports, format long équivalent

• Pas de HDR, pas de basse latence, pas de 18bit+ — aucune fiche DH ne les mentionne : à écarter sur un projet broadcast ou filmé.
• Driver IC — la capacité chute avec un driver commun : 512×384@60Hz au lieu de 512×512.
• Connectique — 12 connecteurs HUB75E, jusqu'à 24 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Alimentation — DC 3,8 V minimum : incompatible avec les anciennes alimentations 3,3 V.
• Arbitrage — face à une MRV416-N, on perd le 18bit+ et la basse latence, on gagne sur le prix au cabinet.
