Novastar DH7508-S

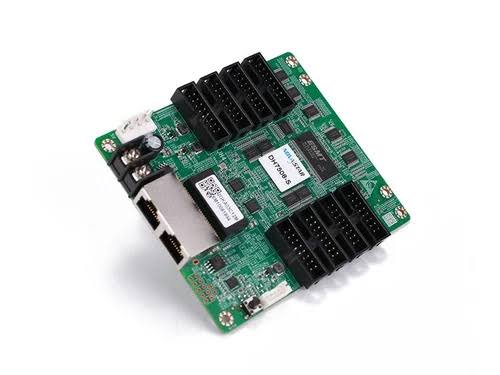

Novastar DH7508-S : carte de réception série DH

La DH7508-S appartient à la série DH, le niveau d'entrée des cartes de réception Novastar. Elle charge 512×512@60Hz en driver PWM et dispose de 8 connecteurs HUB75E, jusqu'à 16 groupes RGB parallèle. C'est la carte à retenir quand le prix au mètre carré décide de l'affaire et que le projet n'exige ni HDR, ni basse latence, ni profondeur de bits étendue.

Caractéristiques

Capacité de charge : 512×512@60Hz avec driver IC PWM, 512×384@60Hz avec driver IC commun. Jusqu'à 16 groupes RGB parallèle.

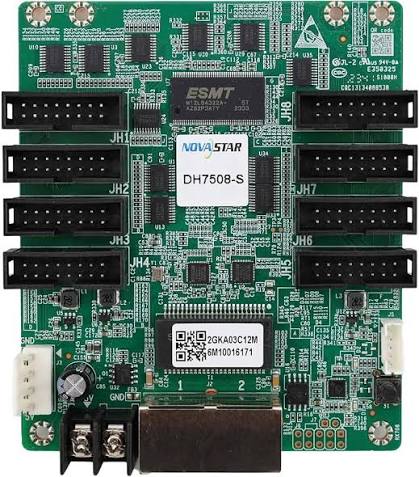

Connectique modules : 8 connecteurs HUB75E, jusqu'à 16 groupes RGB parallèle
Ethernet : 2 ports Gigabit, chacun utilisable en entrée ou en sortie pour la cascade
Dimensions : 95,5 × 109,0 × 19,4 mm — Poids : 72,4 g
Alimentation : DC 3,8 – 5,5 V, 0,5 A, 2,5 W
Température : service −20 °C à +70 °C
Certifications : RoHS, EMC Classe A

Novastar DH7508-S — analyse technique

Ce que la série DH conserve, et ce qu'elle abandonne. Elle garde tout ce qui fait fonctionner un mur au quotidien : calibration de luminance et de chromie au pixel, réglage rapide des lignes sombres et claires, gamma R/V/B indépendant, 3D, rotation d'image à 90°, Mapping 1.1, monitoring de température et de tension, détection d'erreur binaire, loop backup et double sauvegarde du programme. Ce qu'elle abandonne face aux séries MRV et Armor : le 18bit+, la basse latence et le HDR, qu'aucune fiche DH ne mentionne.

Avec 512 × 512 pixels en driver PWM pour huit connecteurs HUB75E seulement, la DH7508-S est la plus dense de la série rapportée au nombre de ports. C'est le bon compromis sur les modules à forte résolution unitaire, là où huit connecteurs suffisent à couvrir le cabinet.

La règle d'arbitrage, en une ligne : le DH convient à l'affichage fixe, commercial et publicitaire ; il est à écarter dès qu'il y a captation caméra, exigence de latence, très basse luminosité ou chaîne HDR. Sur un projet DOOH de 300 dalles, l'écart de prix entre une carte DH et une carte Armor, multiplié par le nombre de cabinets, représente souvent la marge de l'affaire.

• DOOH et affichage publicitaire — grand nombre de cabinets, le prix de la carte décide.
• Installation fixe extérieure — signalétique, information, enseigne.
• Mobilier urbain — volume, pas standard, pas de captation.
• Fabrication de dalles en série — coût maîtrisé sur les grandes quantités.
• Cabinets à 8 modules — connectique compacte, format 95,5 × 109 mm

• Pas de HDR, pas de basse latence, pas de 18bit+ — aucune fiche DH ne les mentionne : à écarter sur un projet broadcast ou filmé.
• Driver IC — la capacité chute avec un driver commun : 512×384@60Hz au lieu de 512×512.
• Connectique — 8 connecteurs HUB75E, jusqu'à 16 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Alimentation — DC 3,8 V minimum : incompatible avec les anciennes alimentations 3,3 V.
• Arbitrage — face à une MRV416-N, on perd le 18bit+ et la basse latence, on gagne sur le prix au cabinet.
