Novastar BR860 Pro

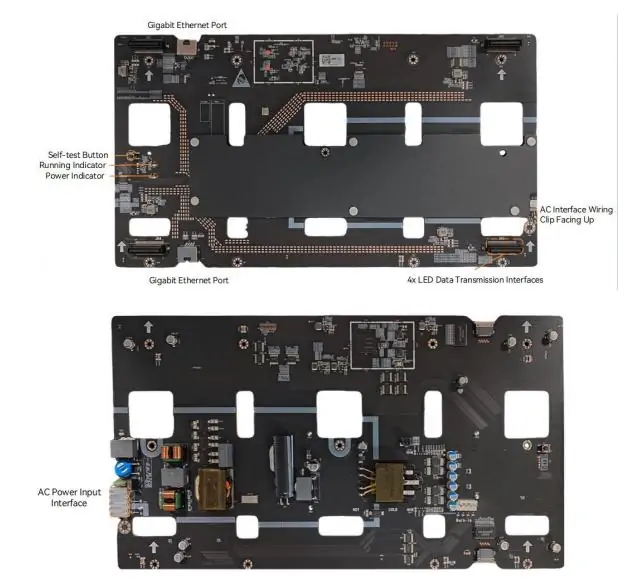

Novastar BR860 Pro : alimentation et carte de réception sur un seul PCB

La BR860 Pro appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est le modèle le plus puissant de la série BR et le seul à embarquer la calibration multicouche du niveau de gris. Son format long et étroit de 492 × 166 mm est pensé pour les cabinets allongés à forte densité de modules.

Caractéristiques principales

Capacité de charge : 512×512@60Hz en 8 bits — 512×256@60Hz en 10 et 12 bits (fiche V1.0.5). Driver IC PWM.
Connectique modules : 8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 3,8 / 4,0 / 4,2 V au cavalier — 35 A nominal, 40 A max
Dimensions : 492,0 × 166,0 × 23,1 mm
Poids : 430,5 g
Température de fonctionnement : -20 °C à +70 °C (déclassement au-delà de 50 °C)
Traitement d'image : Image Booster, 22bit+ (×64), Multi-layer Grayscale Calibration, HDR10 et HLG, One-Click Sleep, Low Latency 1 trame activée par défaut

Novastar BR860 Pro — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Avec 35 A nominal et 40 A en crête sous 4 V, elle délivre environ 140 W nominaux — de loin le plus haut de la gamme. C'est ce qui autorise le pas fin en forte luminance, là où les modèles à 15,5 A saturent.

Sur le plan image elle est au niveau des meilleures cartes Armor : le 22bit+ multiplie par 64 la finesse du niveau de gris, l'Image Booster gère les espaces Rec.709, DCI-P3 et Rec.2020, et le HDR10 comme le HLG sont natifs. La calibration multicouche du niveau de gris, exclusive à ce modèle dans la série BR, est l'argument à sortir face à un client broadcast ou studio.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

Note sur les références « -1 » : Novastar publie pour la plupart des modèles BR une variante suffixée « -1 » dont toutes les spécifications publiées sont rigoureusement identiques : mêmes dimensions au dixième de millimètre, même poids, même courant, même capacité de charge. Le constructeur ne documente nulle part la signification de ce suffixe. Nous les traitons comme équivalentes en performance et vous renvoyons vers le fabricant du cabinet pour la compatibilité mécanique.

• Cabinets fine pitch haute luminance — la réserve de courant que les modèles 15,5 A n'ont pas.
• Broadcast et studio — HDR10, HLG et calibration multicouche du niveau de gris.
• Location premium — moins de câblage interne, montage plus rapide.
• Cabinets longs et étroits — format 492 × 166 mm, 8 connecteurs 60 broches.
• Fabrication de dalles — une carte au lieu de deux en fond de cabinet.

• Courant disponible — 35 A nominal et 40 A max, le plus élevé de la série BR : réserve confortable en blanc plein.
• Connectique — 8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — déclassement au-delà de 50 °C contre 60 °C sur les modèles standard : ventilation à dimensionner.
• Calibration multicouche — exclusive à ce modèle dans la série BR, argument fort en broadcast et studio.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
