Novastar BR860

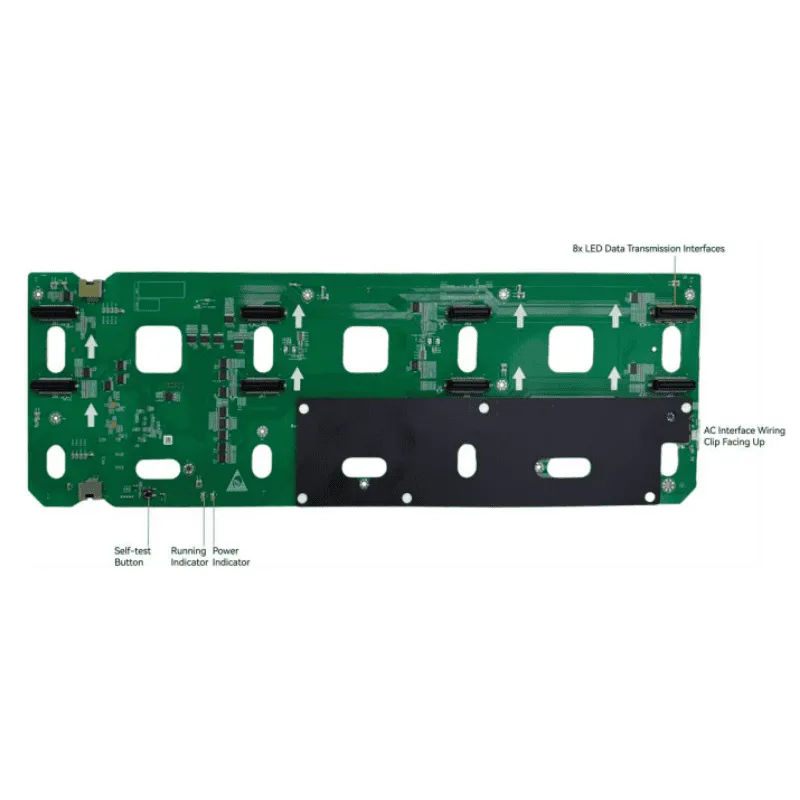

Novastar BR860 : alimentation et carte de réception sur un seul PCB

La BR860 appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est la version d'entrée du format long 492 × 166 mm : même connectique 8 × 60 broches et 32 groupes RGB que la BR860 Pro, mais 15,5 A au lieu de 35 A et un traitement d'image de génération précédente.

Caractéristiques principales

Capacité de charge : 512×384@60Hz en 8 bits — 512×256@60Hz en 10 et 12 bits. Avec contrôleur COEX : 512×384@60Hz en 10 bits. Driver IC PWM.
Connectique modules : 8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 3,8 / 4,0 / 4,2 V au cavalier — 15,5 A nominal
Dimensions : 492,0 × 166,0 × 22,1 mm
Poids : non publié par Novastar
Température de fonctionnement : -20 °C à +70 °C (déclassement au-delà de 60 °C)
Traitement d'image : Color Management, 18bit+, calibration au pixel, Low Latency, Smart Module, Mapping 1.1 — sans HDR ni Image Booster

Novastar BR860 — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Ses 15,5 A sous 4 V représentent environ 62 W. C'est suffisant pour un pas standard en luminance intérieure courante, mais cela sature dès qu'on descend en pas fin ou qu'on monte en luminance. Le passage à la version Pro double le courant disponible.

Point à ne pas manquer en avant-vente : cette carte ne gère ni le HDR10 ni le HLG. La fiche officielle ne les mentionne pas, et nous ne les annoncerons pas. Si le projet est un studio, un plateau ou un mur destiné à être filmé en HDR, il faut passer sur la BR860 Pro. Pour de l'affichage corporate, du retail ou de la signalétique, l'absence de HDR n'a aucune incidence.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

Note sur les références « -1 » : Novastar publie pour la plupart des modèles BR une variante suffixée « -1 » dont toutes les spécifications publiées sont rigoureusement identiques : mêmes dimensions au dixième de millimètre, même poids, même courant, même capacité de charge. Le constructeur ne documente nulle part la signification de ce suffixe. Nous les traitons comme équivalentes en performance et vous renvoyons vers le fabricant du cabinet pour la compatibilité mécanique.

• Affichage corporate et retail — là où le HDR n'est pas un critère.
• Signalétique et affichage dynamique — pas standard, luminance intérieure courante.
• Cabinets longs et étroits — format 492 × 166 mm, 32 groupes RGB.
• Projets à budget contraint — le format long sans le surcoût de la version Pro.
• Fabrication de dalles en volume — une carte au lieu de deux.

• Courant disponible — 15,5 A nominal : dimensionner sur la luminance réellement exploitée, pas sur la valeur crête du module.
• Connectique — 8 × connecteurs JH 60 broches, jusqu'à 32 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — déclassement au-delà de 60 °C, plus tolérant que les versions Pro.
• Pas de HDR — HDR10 et HLG absents de la fiche officielle : pour un usage broadcast, viser la BR860 Pro.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
