Novastar BR840 Pro

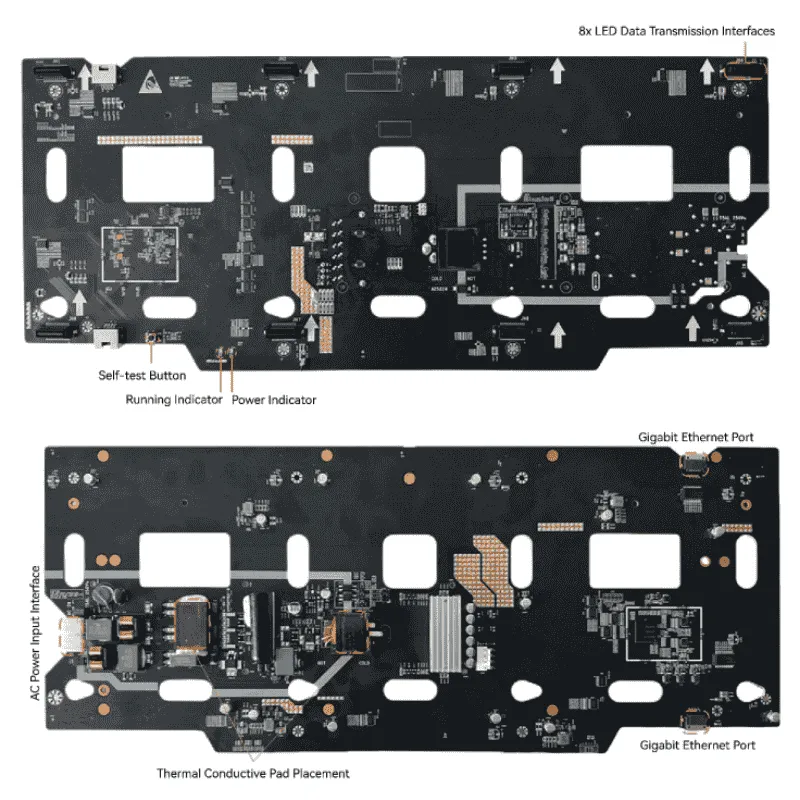

Novastar BR840 Pro : alimentation et carte de réception sur un seul PCB

La BR840 Pro appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est l'équivalent de la BR860 Pro pour les dalles à connecteurs 40 broches. Même niveau de puissance et de traitement d'image, format légèrement plus large à 493 × 204 mm.

Caractéristiques principales

Capacité de charge : 512×512@60Hz en 8 bits — 512×256@60Hz en 10 et 12 bits (fiche V1.0.4). Driver IC PWM.
Connectique modules : 8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 3,8 / 4,0 / 4,2 V au cavalier — 32 A nominal, 36 A max
Dimensions : 493,0 × 204,0 × 22,6 mm
Poids : 472,9 g
Température de fonctionnement : -20 °C à +70 °C (déclassement au-delà de 50 °C)
Traitement d'image : Image Booster, 22bit+, HDR10 et HLG, One-Click Sleep, Low Latency 1 trame, calibration au pixel

Novastar BR840 Pro — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Ses 32 A nominaux et 36 A en crête sous 4 V donnent environ 134 W, soit le double d'une BR840 standard. C'est le seuil à partir duquel un cabinet en pas fin tient sa luminance nominale sans écrêtage en blanc plein.

Une réserve documentaire à connaître : Novastar a publié deux révisions successives de la fiche avec des capacités différentes. La V1.0.3 d'octobre 2025 annonce 640 × 360 en 8 bits, la V1.0.4 annonce 512 × 512. Nous retenons la valeur de la révision la plus récente, 512 × 512, qui concorde par ailleurs avec la page produit du constructeur. La fiche chinoise étant déjà passée en V2.0.0, nous faisons confirmer cette valeur par Novastar pour tout projet où le découpage du mur en dépend.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

Note sur les références « -1 » : Novastar publie pour la plupart des modèles BR une variante suffixée « -1 » dont toutes les spécifications publiées sont rigoureusement identiques : mêmes dimensions au dixième de millimètre, même poids, même courant, même capacité de charge. Le constructeur ne documente nulle part la signification de ce suffixe. Nous les traitons comme équivalentes en performance et vous renvoyons vers le fabricant du cabinet pour la compatibilité mécanique.

• Dalles à connecteurs 40 broches — l'équivalent BR860 Pro pour cette connectique.
• Cabinets fine pitch — 32 A pour tenir la luminance en blanc plein.
• Broadcast et événementiel — HDR10, HLG, latence d'une trame.
• Grands cabinets — format 493 × 204 mm, 24 groupes RGB.
• Fabrication de dalles — une carte au lieu de deux.

• Courant disponible — 32 A nominal et 36 A max : le double d'une BR840 standard, pour le pas fin en forte luminance.
• Connectique — 8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — déclassement au-delà de 50 °C : prévoir la ventilation du cabinet.
• Capacité à confirmer — deux révisions de fiche divergent (640×360 en V1.0.3, 512×512 en V1.0.4). Nous retenons 512×512 et faisons confirmer.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
