Novastar BR840

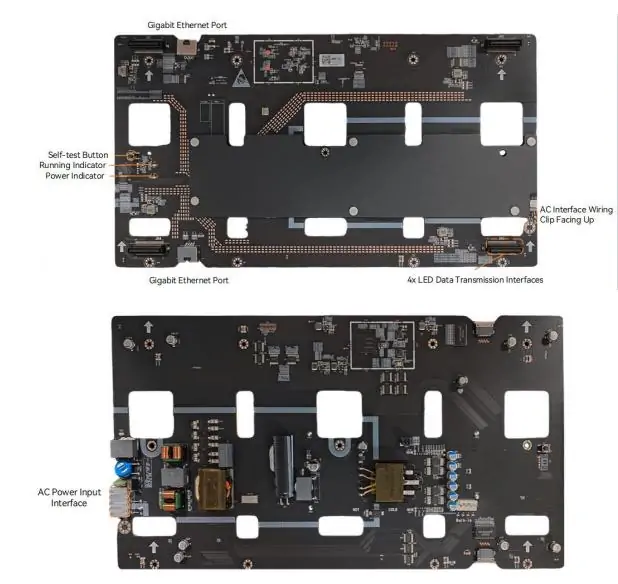

Novastar BR840 : alimentation et carte de réception sur un seul PCB

La BR840 appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est la version standard du format 40 broches, et surtout la seule carte de toute la série BR spécifiée de -30 °C à +70 °C. Toutes les autres s'arrêtent à -20 °C.

Caractéristiques principales

Capacité de charge : 512×384@60Hz en 8 bits — 512×256@60Hz en 10 et 12 bits. Avec contrôleur COEX : 512×384@60Hz en 8 et 10 bits, 512×256@60Hz en 12 bits. Driver IC PWM.
Connectique modules : 8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 3,8 / 4,0 / 4,2 V au cavalier — 15,5 A nominal
Dimensions : 488,8 × 199,1 × 22,1 mm
Poids : non publié par Novastar
Température de fonctionnement : -30 °C à +70 °C (déclassement au-delà de 60 °C)
Traitement d'image : Color Management Rec.709 / DCI-P3 / Rec.2020, 18bit+, calibration au pixel, Low Latency 1 trame, Smart Module — sans HDR ni Image Booster

Novastar BR840 — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Ses 15,5 A sous 4 V donnent environ 62 W, comme la BR860. Le dimensionnement se fait sur la luminance réellement exploitée : en extérieur non chauffé, où cette carte trouve son terrain, la luminance demandée est souvent élevée et il faut vérifier la marge.

La plage -30 °C est son vrai argument. Sur une installation extérieure en montagne, dans un stade non chauffé ou en façade dans un climat continental, c'est la différence entre un écran qui démarre au matin et un écran qui ne démarre pas. À l'inverse, elle ne gère ni le HDR10 ni le HLG : ce n'est pas une carte de studio, c'est une carte d'installation fixe qui encaisse le froid.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

Note sur les références « -1 » : Novastar publie pour la plupart des modèles BR une variante suffixée « -1 » dont toutes les spécifications publiées sont rigoureusement identiques : mêmes dimensions au dixième de millimètre, même poids, même courant, même capacité de charge. Le constructeur ne documente nulle part la signification de ce suffixe. Nous les traitons comme équivalentes en performance et vous renvoyons vers le fabricant du cabinet pour la compatibilité mécanique.

• Installations extérieures en climat froid — la seule de la série spécifiée à -30 °C.
• Stades et enceintes non chauffées — démarrage garanti par grand froid.
• Façades en climat continental — mobilier urbain, DOOH.
• Dalles à connecteurs 40 broches — 24 groupes RGB.
• Affichage extérieur sans exigence HDR — signalétique, publicité, information.

• Courant disponible — 15,5 A nominal : vérifier la marge, car les usages extérieurs demandent souvent une luminance élevée.
• Connectique — 8 × connecteurs JH 40 broches, jusqu'à 24 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — de -30 °C à +70 °C, la plus large plage de la série BR : c'est la carte des installations extérieures non chauffées.
• Pas de HDR — HDR10 et HLG absents de la fiche : pour du broadcast, viser la BR840 Pro.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
