Novastar BR460 Pro

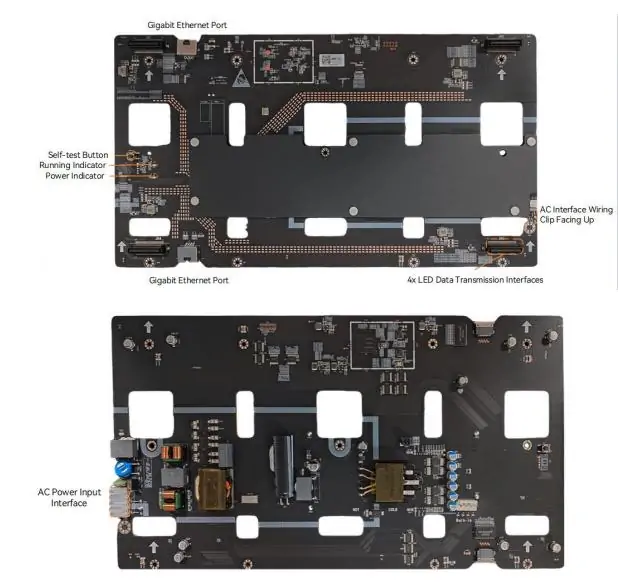

Novastar BR460 Pro : alimentation et carte de réception sur un seul PCB

La BR460 Pro appartient à la série BR de Novastar, une famille de cartes de contrôle intégrées qui réunissent l'alimentation AC/DC et la carte de réception sur une seule carte. En fond de cabinet, cela remplace le couple habituel « bloc d'alimentation + carte de réception » par un seul élément : moins de câblage interne, moins de connecteurs, moins de points de panne, et de la place gagnée en profondeur.

C'est le meilleur compromis de la série : 32 A et le moteur d'image complet, dans le format standard de 362 × 195 mm qui convient au cabinet 500 × 500. Elle double le courant de la BR460 pour 37 g de plus et un demi-millimètre d'épaisseur.

Caractéristiques principales

Capacité de charge : 512×512@60Hz en 8 bits — 512×256@60Hz en 10 et 12 bits. Avec contrôleur COEX : 512×512@60Hz en 10 bits. Driver IC PWM.
Connectique modules : connecteur JH1 60 broches, 5 groupes RGB parallèle
Entrée secteur : 90–264 Vac, 47–63 Hz
Sortie continue : 3,8 / 4,0 / 4,2 V au cavalier — 32 A nominal
Dimensions : 361,8 × 195,0 × 22,6 mm
Poids : 365,0 g
Température de fonctionnement : -20 °C à +70 °C (déclassement de 1,5 %/°C au-delà de 50 °C)
Traitement d'image : Image Booster, 22bit+ (×64), Thermal Compensation 2.0, HDR10 conforme SMPTE ST 2084 et ST 2086, HLG, One-Click Sleep, Low Latency 1 trame, Smart Module

Novastar BR460 Pro — analyse technique

Le raisonnement d'achat d'une carte BR n'est pas celui d'une carte de réception. Ce qui décide, c'est le courant continu disponible, parce qu'il plafonne la luminance que le cabinet pourra tenir en blanc plein. Ses 32 A sous 4,2 V donnent environ 134 W, avec un rendement mesuré de 88 % à 240 Vac et 84 % à 100 Vac. C'est le double d'une BR460 standard, dans un encombrement quasi identique — c'est ce qui en fait le modèle à proposer par défaut sur un cabinet 500 × 500 en pas fin.

Elle embarque le jeu complet de fonctions haut de gamme : le 22bit+ multiplie par 64 la finesse du niveau de gris, l'Image Booster couvre Rec.709, DCI-P3 et Rec.2020, le HDR10 est conforme SMPTE ST 2084 et ST 2086, et la Thermal Compensation 2.0 corrige les bandes croisées liées à une dissipation inégale. Le One-Click Sleep, piloté depuis NovaLCT, coupe l'écran d'un clic sans passer par le contrôleur.

Trois points à traiter en conception : le format de connecteur module doit correspondre exactement à vos dalles (connecteur JH1 60 broches, 5 groupes RGB parallèle) ; le déclassement thermique impose de dimensionner la ventilation du cabinet ; et la carte étant à la fois l'alimentation et la réception, une panne coupe les deux — sur une installation critique, prévoir le stock de rechange en conséquence.

Note sur les références « -1 » : Novastar publie pour ce modèle une variante suffixée « -1 » dont toutes les spécifications publiées sont rigoureusement identiques : mêmes dimensions au dixième de millimètre, même poids, même courant, même capacité de charge. Le constructeur ne documente nulle part la signification de ce suffixe. Nous les traitons comme équivalentes en performance et vous renvoyons vers le fabricant du cabinet pour la compatibilité mécanique.

• Cabinets 500 × 500 en pas fin — le modèle à proposer par défaut.
• Projets HDR — HDR10 conforme ST 2084 / ST 2086 et HLG.
• Cabinets à dissipation inégale — Thermal Compensation 2.0.
• Installations pilotées à distance — One-Click Sleep depuis NovaLCT.
• Fabrication de dalles haut de gamme — une carte au lieu de deux, sans compromis sur l'image.

• Courant disponible — 32 A nominal, rendement 88 % à 240 Vac : le double d'une BR460 pour un encombrement quasi identique.
• Connectique — connecteur JH1 60 broches, 5 groupes RGB parallèle : vérifier la correspondance exacte avec vos modules avant commande.
• Thermique — déclassement de 1,5 %/°C au-delà de 50 °C : la ventilation du cabinet conditionne la puissance réellement disponible.
• Réserve documentaire — la fiche de la variante BR460-1 Pro annonce 512×384 en 10/12 bits là où la BR460 Pro annonce 512×256. Nous retenons la valeur de la fiche BR460 Pro et faisons confirmer par Novastar.
• Point de panne unique — alimentation et réception sur la même carte : une défaillance coupe les deux, prévoir le stock de rechange.
