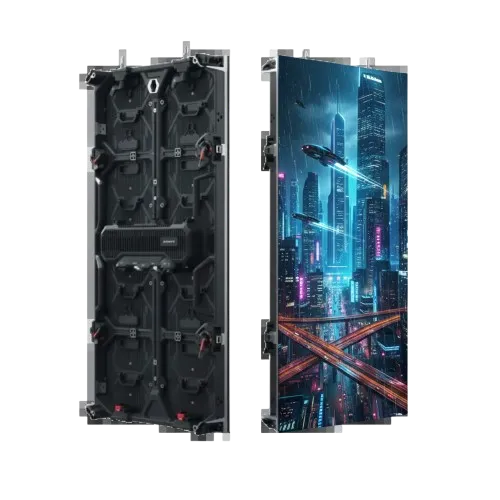

VISION PRO 3.9 OUT XL

Le VISION PRO 3.9 OUT XL est une dalle de location extérieure au format 500 × 1 000 mm. Deux chiffres la définissent, et ce ne sont pas ceux qu'on regarde d'habitude : elle pèse 10,6 kg et rafraîchit à 15 360 Hz.

15 360 Hz : le vrai différenciateur

La très grande majorité des dalles de location extérieures plafonnent à 3 840 Hz, les bonnes à 7 680 Hz. Celle-ci double la meilleure valeur courante du marché.

Concrètement, cela déplace la limite de ce qui est filmable. À 3 840 Hz, une caméra réglée à 1/500 commence à montrer des barres de balayage ; à 7 680 Hz on tient les vitesses d'obturation normales ; à 15 360 Hz, l'écran reste propre en ralenti, en obturation courte et en captation multi-caméra sans négociation avec la réalisation. C'est la différence entre un mur qu'on filme avec précaution et un mur qu'on oublie.

Sur un tournage, un plateau extérieur, une captation de concert ou un dispositif XR en extérieur, c'est ce chiffre qui décide — pas le pas.

Lampes noires : 4 000 nits qui en valent davantage

La dalle est équipée de LED SMD1921 à boîtier noir et fil de cuivre. Le boîtier noir coûte de la luminosité brute — c'est pourquoi on est à 4 000 nits là où une version à lampes blanches monterait plus haut — mais il achète du contraste.

Entre deux allumages, la surface reste réellement noire au lieu de renvoyer un gris clair. En extérieur, sur un contenu à larges aplats sombres ou un habillage graphique sur fond noir, le contraste se voit davantage que les nits supplémentaires. Le fil de cuivre, lui, joue sur la tenue dans le temps : meilleure conduction thermique, moins de dérive colorimétrique sur la durée de vie du parc.

Le positionnement qui en découle : scène couverte, façade à l'ombre ou orientée nord, événement de fin de journée, parvis en lumière diffuse, captation. En plein sud à midi face au soleil, il faut une dalle haute luminosité à lampes blanches.

Dix kilos six par demi-mètre carré

Une dalle de location extérieure se situe habituellement entre 30 et 40 kg au mètre carré. Celle-ci est à 21,2 kg/m². Sur un mur de 7,50 × 4 m — 60 dalles, 30 m² — cela représente 636 kg là où une construction classique en demanderait près d'une tonne.

Cet écart change trois choses concrètes. Le calcul de charge d'abord : sur un pont de levage, la réserve regagnée autorise souvent une rangée supplémentaire, ou évite un renfort. Le montage ensuite : une dalle de 10,6 kg se manipule à une personne, une dalle de 18 kg se manipule à deux — sur soixante dalles, c'est une demi-journée d'équipe. Le transport enfin : à volume de flight case égal, c'est le poids qui fixe le nombre de dalles par camion.

Courbure

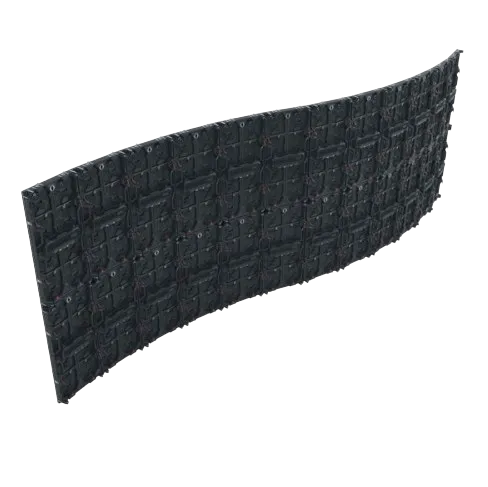

Le châssis accepte la mise en courbe par verrous dédiés, à ±3° et ±6°, en concave comme en convexe. À 6° par dalle sur une largeur de 500 mm, un arc de douze dalles referme un quart de cercle d'environ 4,8 m de rayon.

La courbure n'est pas ici un supplément marketing : c'est un châssis de location, et un parc de location est d'autant plus rentable qu'il peut répondre à une demande scénographique sans achat complémentaire.

Le pas et la trame

Le pas réel est de 3,906 mm — 250 divisé par 64. Chaque dalle porte 128 × 256 pixels, soit une densité de 65 536 pixels par mètre carré.

La trame cesse d'être perceptible à 6,7 mètres et le détail fin est intégralement restitué à 13,4 mètres. C'est la distance d'un public de concert, d'une place, d'un parvis — pas celle d'une vitrine.

La trame tombe juste sur les formats vidéo : 15 dalles de large font exactement 1 920 pixels, soit 7,50 m pour une source Full HD native, et 30 dalles font 3 840 pixels pour une source 4K. Sur un mur qui doit accepter un flux normalisé sans mise à l'échelle, cette coïncidence évite le flou de redimensionnement et simplifie le calage du mapping.

Électricité : ce qu'il faut prévoir

La consommation est de 235 W/m² en moyenne et 700 W/m² en pointe. Sur les 30 m² de l'exemple précédent, cela représente environ 7 kW en exploitation courante et 21 kW en pointe.

Le dimensionnement se fait sur la pointe, jamais sur la moyenne : c'est elle qui fait disjoncter sur un blanc plein. En 230 V monophasé sur des circuits de 16 A, comptez une répartition sur six circuits au minimum, équilibrée colonne par colonne pour éviter les chutes de tension en haut de mur.

Construction

Châssis de 500 × 1 000 × 88 mm, 10,6 kg par dalle (21,2 kg/m²), LED SMD1921 noires à fil de cuivre, luminosité 4 000 nits, rafraîchissement 15 360 Hz, niveaux de gris 14 bits, balayage 1/8, angle de vision 160° / 120°, étanchéité IP65 en face avant et IP54 à l'arrière, maintenance par l'arrière, température de couleur 6 500 K, alimentation 220-240 V, plage de fonctionnement −10 °C à +50 °C.

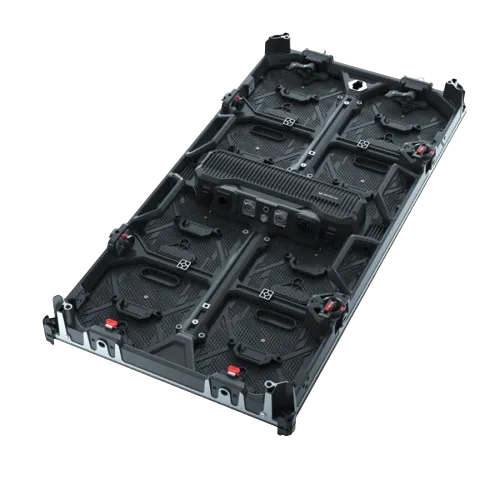

Chaque dalle est livrée calibrée en usine et équipée d'une carte de réception Novastar A8s-N, ce qui permet d'intégrer de nouvelles dalles à un parc existant sans reprendre l'étalonnage du mur.

Position dans la gamme

Pour de la diffusion pure sans contrainte de captation, la ATMOS 3.9 OUT XL couvre la même géométrie à un positionnement plus accessible. Pour une installation fixe exposée plein soleil, la SUNLITE 3.9 OUT XL atteint 8 000 nits. Pour une définition plus fine à distance rapprochée, l'ATMOS 2.9 OUT XL descend à 2,9 mm de pas sur le même format de dalle.

L'excellence technique avec le module VISION PRO 3.9 OUT XL

Le module VISION PRO 3.9 OUT XL redéfinit les standards de l'affichage extérieur haute performance. Conçu pour les environnements exigeants, il utilise des diodes SMD1921 sélectionnées pour leur stabilité colorimétrique et leur longévité. Contrairement aux solutions standards, ce panneau offre un Refresh Rate exceptionnel de 15360Hz, garantissant une image fluide, sans scintillement, indispensable pour les captations vidéo et les diffusions TV lors d'événements live.

Une technologie LED avancée pour un contraste optimal

Grâce à son architecture électronique optimisée, le VISION PRO 3.9 OUT XL assure un coefficient de contraste élevé, permettant de conserver des noirs profonds même en plein soleil. La technologie SMD (Surface Mounted Device) utilisée ici permet d'obtenir un angle de vision de 160° à l'horizontale et 120° à la verticale, assurant une visibilité homogène sur toute la largeur du public. La robustesse du module, combinée à une gestion thermique efficace, prévient la dégradation prématurée des composants face aux UV et aux intempéries.

Où installer le VISION PRO 3.9 OUT XL ?

Grâce à sa polyvalence et sa forte luminosité de 4000 nits, ce module XL est idéal pour des applications variées nécessitant une haute résolution en extérieur :

• Événementiel et Concerts : Parfait pour les murs LED géants de festival grâce à son taux de rafraîchissement élevé éliminant tout artefact sur les caméras.
• Digital Out-Of-Home (DOOH) : Idéal pour les enseignes publicitaires en centre-ville ou les centres commerciaux extérieurs.
• Retail Dynamique : Habillez vos façades de magasins avec une image nette même en cas de forte exposition solaire.
• Salles de contrôle et Stadiums : Utilisé pour le scoring ou la retransmission d'actions de jeu en direct avec une fluidité absolue.

Conseils d'expert pour une installation durable

L'installation d'un écran LED avec un pitch de 3.9 mm nécessite une attention particulière pour maximiser le rendu visuel. Nous recommandons une distance de visionnage optimale à partir de 4 mètres pour une immersion totale.

• Alimentation : Assurez-vous d'utiliser une boucle de redondance électrique pour éviter toute coupure lors d'événements critiques.
• Réglages contrôleur : Pour exploiter pleinement les 4000 nits, utilisez des capteurs de luminosité afin d'ajuster l'éclat en temps réel selon l'ensoleillement et ainsi prolonger la durée de vie des diodes.
• Maintenance : Ce module permet une maintenance aisée. Veillez à garder les ventilations propres pour éviter toute surchauffe des drivers IC et maintenir le refresh rate à son niveau maximal.
