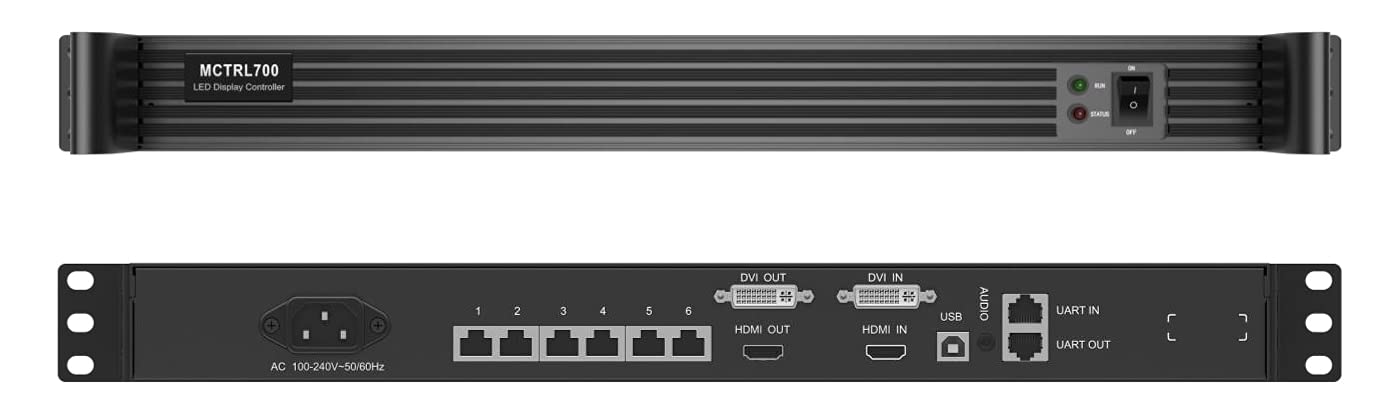

Novastar MCTRL700 | Contrôleur d'Envoi LED 6 Ports Gigabit

Novastar MCTRL700 : 6 ports Gigabit et cascade vidéo

Le MCTRL700 reprend exactement la capacité du MCTRL600 — 1920 × 1200 à 60 Hz, 650 000 pixels par port — et ajoute deux choses qui changent la topologie d'un chantier : 6 ports Ethernet Gigabit au lieu de 4, et surtout une sortie DVI et une sortie HDMI dédiées à la cascade vidéo.

Cette sortie loop-out permet de relayer le signal vidéo d'un contrôleur au suivant sans splitter externe. Sur une installation à plusieurs contrôleurs, c'est un boîtier de moins dans le rack et un point de panne en moins. Sa fiche technique a été mise à jour par Novastar en novembre 2024 : c'est un produit toujours soutenu, décliné depuis 2025 en version MCTRL700 Pro.

Caractéristiques principales

Capacité : 1920 × 1200 @ 60 Hz (8 bit) — 1440 × 900 @ 60 Hz (12 bit)
Largeur / hauteur max : 3840 px
Sorties réseau : 6 × RJ45 Gigabit, 650 000 px/port
Entrées : 1 × DVI single-link, 1 × HDMI 1.3 (HDCP 1.4), 1 × audio
Sorties vidéo : 1 × DVI OUT, 1 × HDMI OUT (cascade)
Cascade : jusqu'à 20 appareils, 2 × ports UART + relais vidéo
Format : 1U 19", 482 × 268,5 × 44,4 mm, 2,6 kg
Alimentation : AC 100–240 V, 12 W
Certifications : FCC, CE, RoHS, IC

Novastar MCTRL700 — analyse technique

Le malentendu à dissiper d'emblée : les 6 ports du MCTRL700 n'augmentent pas sa capacité en pixels. Comme le MCTRL600, il est plafonné par son entrée vidéo à 1920 × 1200, soit 2 304 000 pixels. Le calcul « 6 × 650 000 = 3,9 millions » circule beaucoup et il est faux : c'est un plafond de bande passante côté Ethernet, jamais atteignable faute d'entrée assez large.

Ce que les 6 ports apportent réellement, c'est de la souplesse de topologie : la même charge se répartit sur plus de brins, donc des chaînes de cabinets plus courtes, un câblage plus simple à tirer sur un mur large, et une redondance plus facile à organiser. Sur un mur de 40 cabinets, la différence entre 4 et 6 ports se voit au temps de câblage et à la longueur des chaînes, pas au nombre de pixels affichables.

Face au MCTRL600, l'arbitrage tient en trois lignes : le 700 apporte 6 ports et le loop-out vidéo ; le 600 apporte le connecteur de capteur de luminosité, absent de la fiche du 700. Si le projet est une installation fixe qui doit réguler sa luminosité toute seule, le 600 reste le bon choix. Si c'est un mur large ou un rack multi-contrôleurs, c'est le 700.

Comme le 600, il ne propose ni Genlock, ni HDR, ni mode faible latence documenté, et il pilote les cartes MRV et Armor sous NovaLCT — pas les cartes COEX 5G.

• Murs larges en installation fixe — 6 ports pour raccourcir les chaînes de cabinets.
• Racks multi-contrôleurs — la cascade vidéo par DVI OUT / HDMI OUT évite un distributeur externe.
• Événementiel et location — châssis 1U, cascade jusqu'à 20 unités.
• Salles de conférence et auditoriums — source 1080p, câblage réparti.
• Maintenance de parc — remplacement sur les installations déjà équipées en MCTRL700.

• Capacité réelle — 2 304 000 pixels comme le MCTRL600. Les 6 ports ne s'additionnent pas.
• Loop-out vidéo — DVI OUT et HDMI OUT relaient le signal au contrôleur suivant : un splitter en moins dans le rack.
• Pas de capteur de luminosité — non documenté sur la fiche du 700 ; si la régulation auto est requise, prendre le MCTRL600.
• Topologie — 6 ports veut dire des chaînes plus courtes et une redondance plus simple, pas plus de pixels.
• Incompatible COEX — cartes MRV et Armor sous NovaLCT uniquement.
