Novastar DIS-300

Novastar DIS-300 : un contrôleur, plusieurs écrans

Le DIS-300 démultiplie un signal de sortie Ethernet vers plusieurs écrans. Deux modes : 1 entrée vers 8 sorties, ou 2 entrées vers 4 + 4 sorties. Chaque port transporte jusqu'à 650 000 pixels, soit 1 300 000 pixels cumulés en mode deux entrées. C'est l'équipement qui permet de desservir un réseau d'écrans de petite et moyenne taille depuis un seul contrôleur.

Caractéristiques

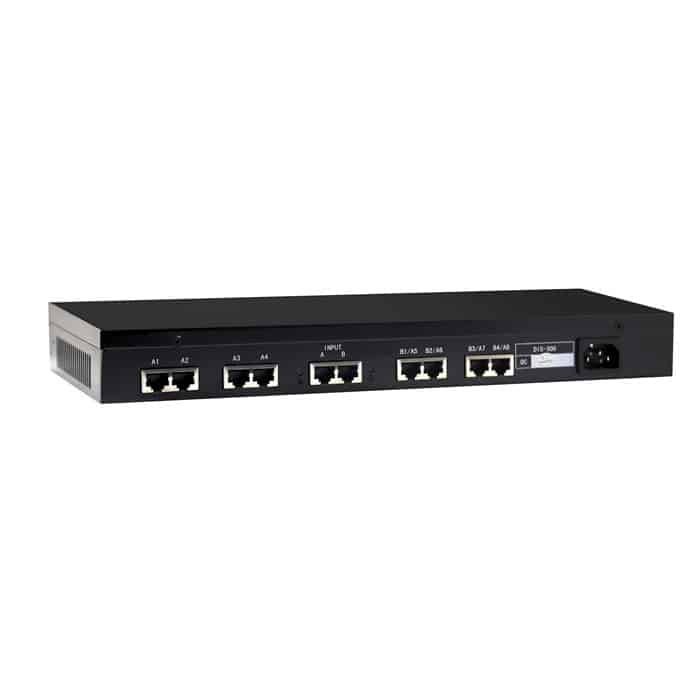

Entrées : 2 × Ethernet Gigabit (Input A / Input B)
Sorties : 8 × Ethernet Gigabit (A1 à A8)
Modes : 1 vers 8 (A vers A1-A8) ou 2 vers 4+4 (A vers A1-A4, B vers B1-B4)
Capacité : 650 000 px par port, 1 300 000 px en mode 2 entrées
Alimentation : AC 100–240 V, 50/60 Hz, 0,6 A, 20 W

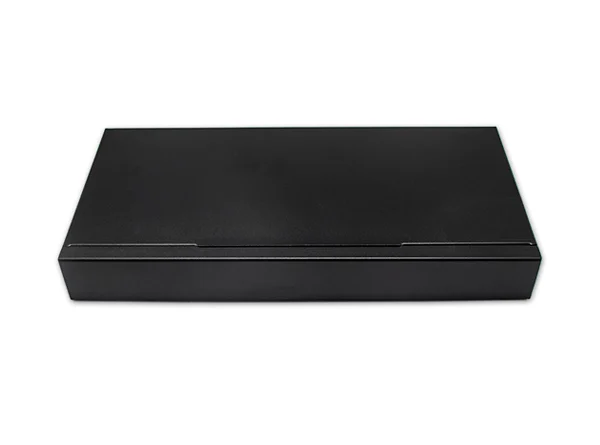

Dimensions : 356,5 × 173,2 × 47,5 mm — Poids : 1,05 kg
Température : −20 °C à +60 °C

Novastar DIS-300 — analyse technique

Le cas d'usage type est le réseau d'écrans identiques diffusant le même contenu : agence bancaire multi-guichets, galerie marchande, salle de marché, chaîne de points de vente sur un même site. Sans répartiteur, il faut un contrôleur par écran ou un contrôleur à beaucoup de ports. Avec un DIS-300, un seul contrôleur d'entrée de gamme alimente huit écrans, et le budget se déplace du contrôle vers la surface d'affichage.

Le point à comprendre : le DIS-300 duplique, il ne découpe pas. Les huit sorties portent le même signal que l'entrée qui les alimente, et le plafond de 650 000 pixels par port reste celui d'un lien Gigabit. Ce n'est donc pas un moyen d'agrandir un mur unique — pour cela il faut un contrôleur à plus de ports — mais un moyen de servir plusieurs écrans distincts. Le mode deux entrées permet de diffuser deux contenus différents sur deux groupes de quatre écrans.

• Agences bancaires et assurances — plusieurs écrans de guichet, même contenu.
• Galeries marchandes — réseau d'écrans identiques sur un même site.
• Salles de marché — diffusion synchrone sur plusieurs postes.
• Chaînes de points de vente — un contrôleur pour huit vitrines.
• Économie de contrôleurs — budget déplacé du contrôle vers la surface d'affichage.

• Il duplique, il ne découpe pas — pour agrandir un mur unique, il faut un contrôleur à plus de ports, pas un répartiteur.
• Deux contenus possibles — le mode 2 entrées vers 4+4 diffuse deux flux distincts sur deux groupes d'écrans.
• Plafond par port — 650 000 pixels, la limite d'un lien Gigabit : inchangée par le répartiteur.
• Compatibilité — Novastar ne publie pas de liste de contrôleurs compatibles : valider avec votre chaîne existante.
• Format — 356 × 173 × 48 mm et 1,05 kg, alimenté sur secteur : prévoir la place et la prise au rack.
