Novastar MX40 Pro

Pourquoi choisir le Novastar MX40 Pro pour piloter votre écran géant LED ?

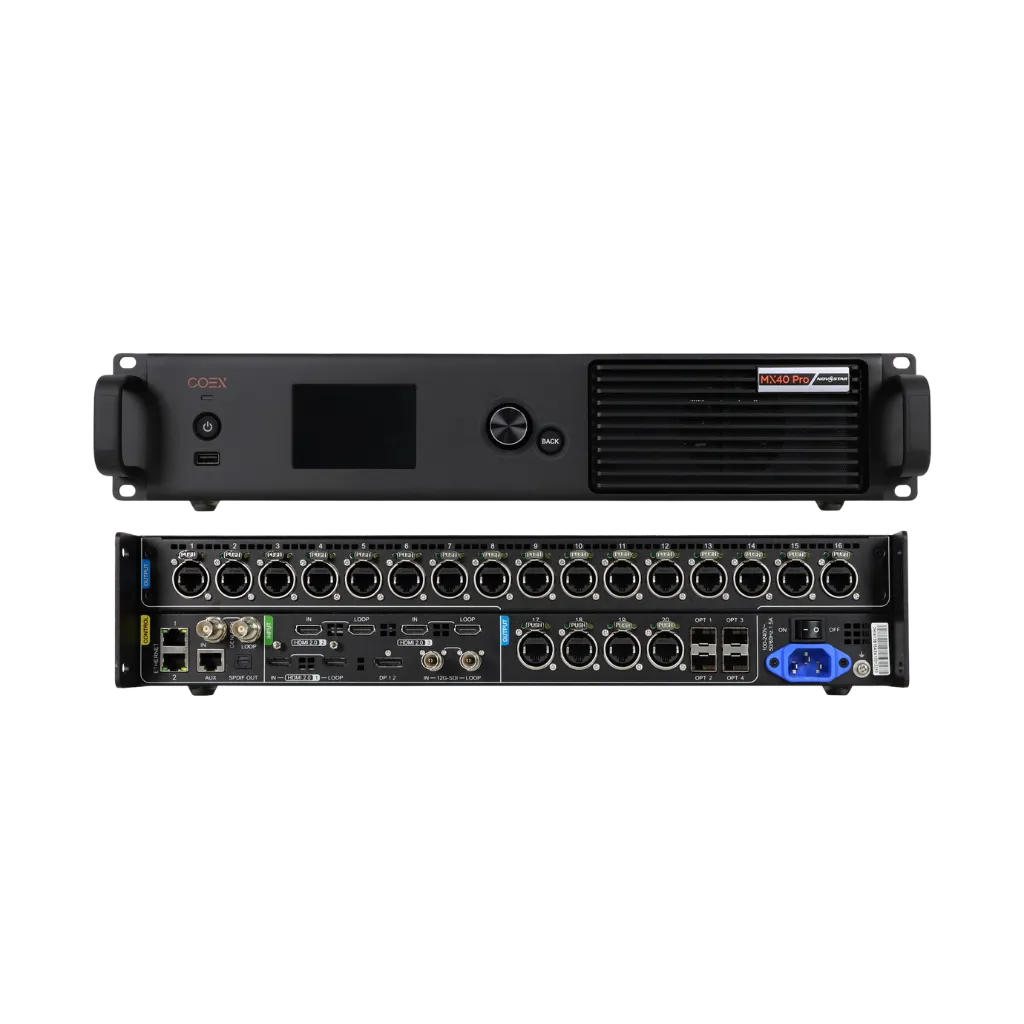

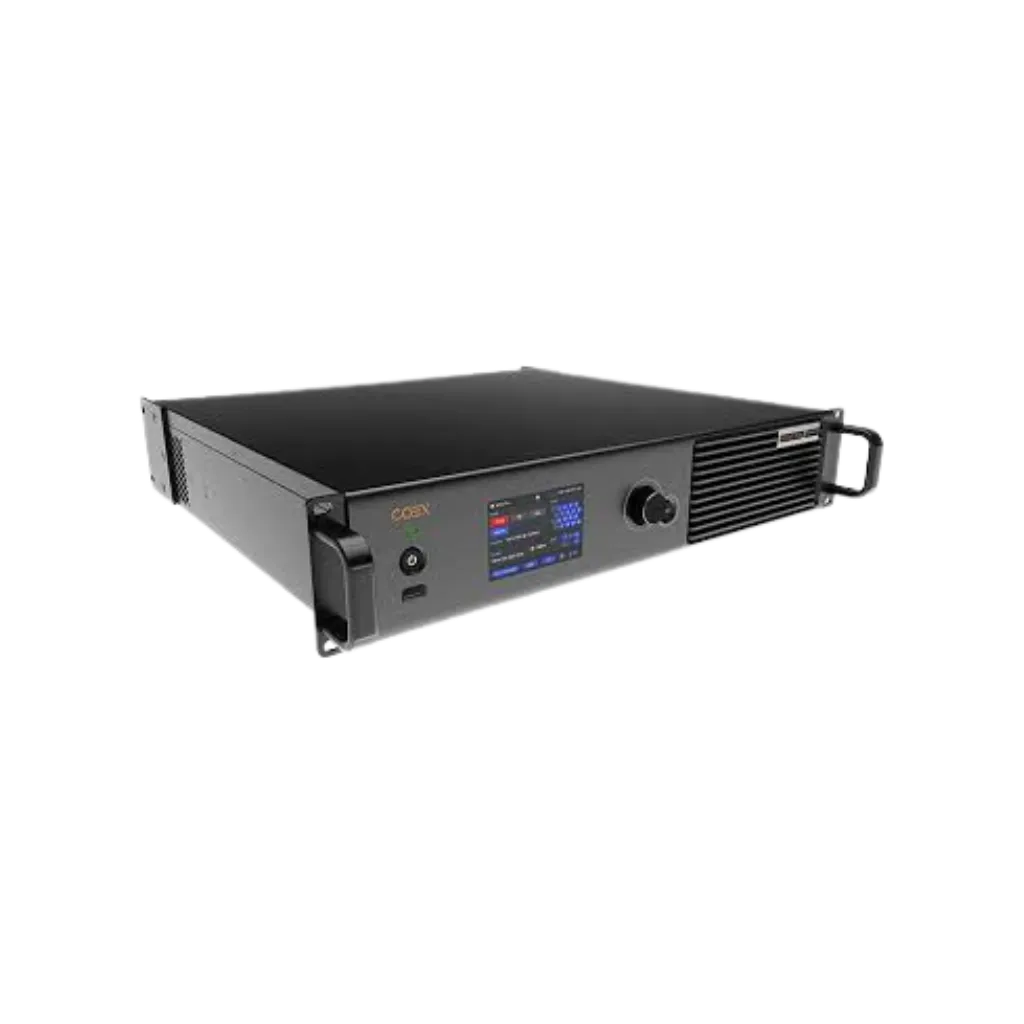

Le MX40 Pro est le contrôleur tout-en-un phare de la série COEX de Novastar. Il combine traitement vidéo et envoi vers les cartes de réception dans un seul châssis 2U : jusqu'à 9 millions de pixels à 8 bits / 60 Hz répartis sur 20 ports Ethernet Gigabit, complétés par 4 ports optiques 10G pour les liaisons longue distance entre régie et mur.

Quelles sources pouvez-vous brancher sans convertisseur externe ?

Trois entrées HDMI 2.0 avec boucle, une DisplayPort 1.2 et une 12G-SDI avec boucle couvrent les régies événementielles et broadcast. Les signaux 10 et 12 bits sont acceptés nativement, avec prise en charge HDR10 et HLG pour préserver la dynamique des contenus sur dalles LED compatibles.

Comment garantir une image stable sur un plateau ou en live ?

Le pipeline COEX travaille en latence très basse, avec synchronisation Genlock et gestion de la fréquence d'image jusqu'à 240 Hz en sortie partielle — essentiel pour les plateaux TV, les studios XR et la captation caméra où le moindre décalage ou scintillement se voit à l'antenne. La calibration par lot et les corrections de chrominance uniformisent les dalles de séries différentes.

Que se passe-t-il si votre mur dépasse 9 millions de pixels ?

Plusieurs MX40 Pro se synchronisent en mosaïque pour agréger les capacités. À l'étude, nos équipes dimensionnent le nombre d'unités en fonction de la profondeur de bits et de la fréquence cibles : à 10 bits ou 120 Hz, la capacité par unité diminue mécaniquement.

Comment se déroule la mise en service avec PIXELIGHT ?

La configuration complète — mapping, fichiers de configuration du mur, profils de sauvegarde — est réalisée via Novastar VMP. PIXELIGHT livre le contrôleur pré-configuré pour votre parc de dalles, avec support technique en français et prêt de matériel de secours pour les exploitants. Devis B2B sous 24h.

Combien de pixels par port, réellement ?

Les 9 millions de pixels annoncés se répartissent sur 20 ports Gigabit, soit un budget de 450 000 pixels par port. C'est ce chiffre, et non la capacité totale, qui décide du calepinage. Une dalle de 500 × 500 mm en pas 2,6 mm porte environ 37 000 pixels : un port en accepte donc une douzaine, et le découpage du mur en découle directement.

Ce budget n'est pas constant. Il est donné à 8 bits et 60 Hz, et toute augmentation de la profondeur de couleur ou de la fréquence le réduit proportionnellement — c'est le débit de données qui sature, pas l'électronique :

• 10 bits : environ un cinquième de capacité en moins, soit 360 000 pixels par port

• 12 bits : environ un tiers en moins, soit 300 000 pixels par port

• 120 Hz : la moitié, soit 225 000 pixels par port

Un mur dimensionné à 8 bits qui bascule en 10 bits HDR après livraison perd donc un cinquième de sa surface pilotable. C'est la première cause de mauvaise surprise sur ce type de matériel : la profondeur de bits et la fréquence se décident avant la commande, pas après.

Où le MX40 Pro se situe dans la gamme COEX

Un point à connaître avant d'arbitrer : dans ce catalogue, le MX2000 Pro affiche 35,38 millions de pixels pour 7 200 € HT, contre 9 millions pour 11 999 € au MX40 Pro. Si le seul critère est la capacité brute, le MX40 Pro n'est pas le bon choix — et ce n'est pas pour cela qu'on l'achète.

Les deux ne sont pas substituables. Le MX2000 Pro est un châssis modulaire : il faut choisir ses cartes d'entrée et de sortie, l'installer en rack et le câbler en conséquence. Le MX40 Pro est un tout-en-un 2U qui arrive avec sa chaîne complète — trois HDMI 2.0 avec boucle, une DisplayPort 1.2, une 12G-SDI avec boucle, l'entrée Genlock — et passe d'un plateau à l'autre sans reconfiguration. On paie le format, l'intégration et la chaîne broadcast, pas les pixels.

En dessous, le MX30 (6,5 millions de pixels, 4 110 € HT) et le MX20 (3,9 millions, 2 650 € HT) couvrent les murs d'entreprise et l'événementiel courant avec la même logique tout-en-un.

Le Genlock, vrai critère en captation

Sur un plateau, ce qui se voit à l'antenne n'est pas la résolution mais la désynchronisation. Sans référence d'horloge commune, l'écran LED et la caméra dérivent l'un par rapport à l'autre : bandes de scan qui défilent à l'image, scintillement, déchirure entre deux zones pilotées par des unités différentes. L'entrée Genlock verrouille le contrôleur sur l'horloge de la régie et supprime le phénomène à la source.

C'est ce qui sépare un contrôleur d'exploitation d'un contrôleur de production, et la raison pour laquelle un diffuseur refusera un dispositif qui n'en dispose pas, quelle que soit sa capacité en pixels.

Et la source, en amont ?

Les 9 millions de pixels du MX40 Pro attendent une image déjà construite. Kompass FX3 Pro la construit : édition Advanced pour la gestion des sorties et la synchronisation timecode, Professional si la scénographie comporte des surfaces courbes ou du recouvrement multi-projecteurs.

Dans quels environnements le MX40 Pro est-il le plus à l'aise ?

• Broadcast et production virtuelle : latence très basse, entrée Genlock et prise en charge HDR10/HLG pour les plateaux TV et les studios XR.
• Événementiel et concerts : 9 millions de pixels à 8 bits / 60 Hz répartis sur 20 ports Gigabit, extensible en mosaïque multi-unités pour les scènes monumentales.
• Salles de contrôle : exploitation 24/7 avec monitoring du parc de dalles via la plateforme VMP.
• Retail premium et muséographie : traitement 10/12 bits et calibration fine pour une restitution colorimétrique exigeante.

Conseils d'expert PIXELIGHT : configurer le MX40 Pro

• Câblage : utilisez du Cat6a blindé sur les 20 ports RJ45 pour garantir l'intégrité du signal ; au-delà de 100 m, basculez sur les 4 ports optiques 10G.
• Dimensionnement : à 10/12 bits ou en fréquence élevée, la capacité par port diminue : prévoyez la marge avec notre équipe d'étude avant commande.
• Synchronisation : reliez l'entrée Genlock à votre régie pour éliminer tout tearing en multi-écrans ou en captation caméra.
• Logiciel : mapping, calibration et monitoring se pilotent depuis Novastar VMP ; sauvegardez plusieurs profils de configuration par installation.
• Alimentation : prévoyez une alimentation stabilisée pour protéger l'électronique de contrôle contre les pics de tension.
