Novastar MSD300

Novastar MSD300 : la même chose que le MCTRL300, sans le boîtier

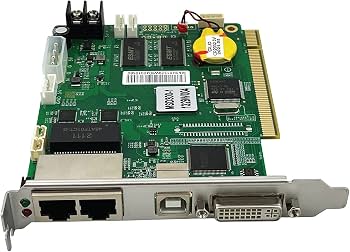

La MSD300 est une carte d'envoi nue, sans châssis, destinée à être intégrée à l'intérieur d'un appareil hôte : processeur vidéo, contrôleur tout-en-un, boîtier OEM, pupitre sur mesure. Fonctionnellement, c'est un MCTRL300 sans son coffret : 1,3 million de pixels, deux ports Gigabit, entrée DVI, connecteur de capteur de luminosité.

Caractéristiques

Capacité : 1 300 000 pixels (2 × 650 000), entrée 1920 × 1200 @ 60 Hz
Connecteurs embarqués : 1 × SL-DVI, 2 × RJ45 Gigabit, 1 × audio, 1 × USB 2.0 type-B, UART IN/OUT, capteur de luminosité
Alimentation : DC 3,3 – 5,5 V, 0,6 A, 3 W — fournie par l'appareil hôte
Dimensions : 130,1 × 99,7 × 14,0 mm — Poids : 104,3 g
Cascade : jusqu'à 20 appareils

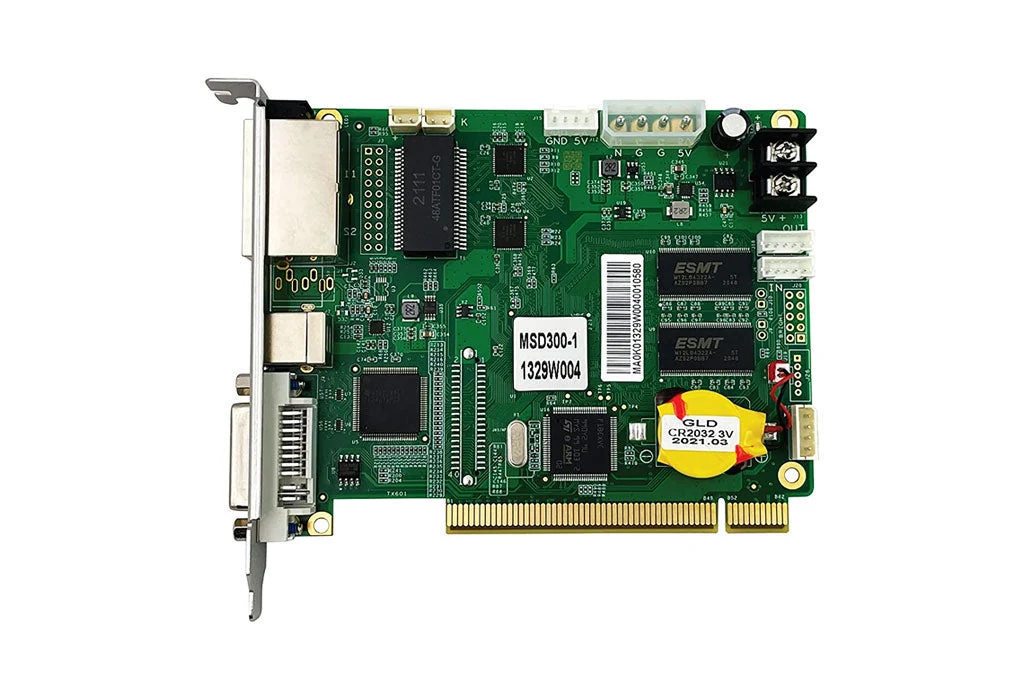

Variante : MSD300-1

Novastar MSD300 — analyse technique

Le point à clarifier avant commande, parce que beaucoup de fiches le disent mal : ce n'est pas une carte PCI ni PCI Express. Elle ne s'enfiche pas dans un PC. C'est un circuit imprimé nu, avec ses connecteurs embarqués, que l'intégrateur fixe dans son propre châssis et alimente en 3,3 à 5,5 V continu. Novastar ne publie pas de plan de perçage ni de description d'équerre : le support mécanique est à la charge de l'intégrateur.

C'est donc un produit de fabricant, pas d'installateur : constructeur de dalles qui veut un contrôleur embarqué, fabricant de mobilier urbain qui intègre l'électronique dans le mât, intégrateur qui monte un pupitre sur mesure. Pour un projet d'installation classique, le MCTRL300 en boîtier autonome est le bon choix — même capacité, alimenté sur secteur, prêt à poser.

• Fabrication de dalles — contrôleur embarqué dans le produit fini.
• Mobilier urbain — électronique intégrée dans le mât ou le caisson.
• Pupitres et boîtiers sur mesure — intégration OEM.
• Processeurs vidéo tiers — carte d'envoi à intégrer dans un châssis existant.
• Projets d'industrialisation — 104 g et 3 W, contraintes de poids et d'énergie réduites.

• Ce n'est pas une carte PCI — c'est un PCB nu à fixer dans un châssis hôte, pas à enficher dans un PC.
• Alimentation à fournir — DC 3,3 à 5,5 V par l'appareil hôte : à prévoir dans la conception.
• Fixation mécanique — Novastar ne publie ni plan de perçage ni équerre : support à la charge de l'intégrateur.
• Équivalent boîtier — pour une installation classique, prendre le MCTRL300, même capacité et prêt à poser.
• Variante MSD300-1 — existe au catalogue, à confirmer selon le besoin.
