Novastar MFN300-B

Novastar MFN300-B : la MFN300 en boîtier autonome, alimenté sur secteur

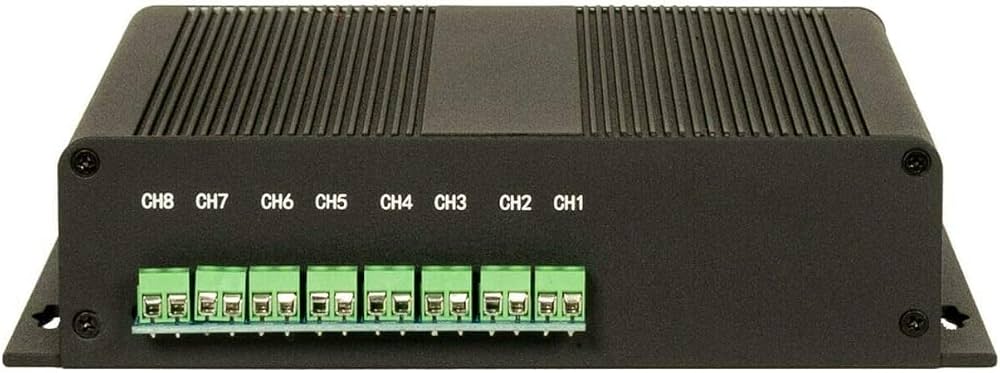

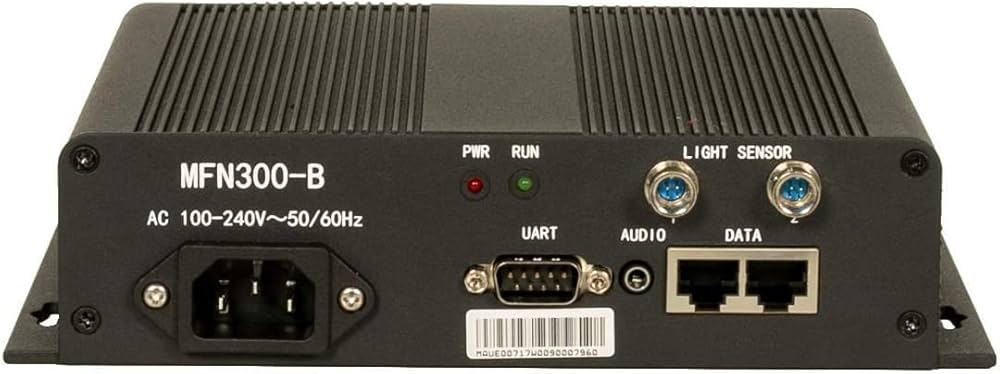

Le MFN300-B reprend les fonctions de la carte MFN300 dans un boîtier autonome alimenté directement sur le secteur. Huit relais, deux ports capteurs RS485, une sortie audio et une horloge programmable. C'est la version à retenir quand le coffret n'a pas d'emplacement de carte disponible, ou quand on préfère un équipement séparé, repérable et remplaçable sans ouvrir la structure de l'écran.

Caractéristiques

Relais : 8 canaux, AC 250 V / DC 30 V, 3 A par canal
Capteurs : 2 ports RS485
Audio : 1 sortie
Communication : RS232 ou Ethernet Gigabit
Alimentation : AC 100–240 V, 50/60 Hz, 0,05 A, 5 W
Dimensions : 204,0 × 163,0 × 48,0 mm — Poids : 1 154,6 g
Température : −20 °C à +75 °C
Certifications : FCC, IC

Novastar MFN300-B — analyse technique

La différence avec la carte MFN300 tient en deux points, et le second est celui qui décide. D'abord l'alimentation : le boîtier se branche sur le secteur, la carte demande du continu 3,3 à 5,5 V prélevé dans le cabinet. Ensuite le nombre de ports capteurs : deux sur le boîtier contre quatre sur la carte. Sur un projet qui prévoit une sonde de température et un capteur de luminosité, deux ports suffisent. Au-delà, il faut la carte.

Le format boîtier a un avantage d'exploitation que la fiche technique ne dit pas : il se pose dans le coffret électrique, à côté des disjoncteurs, et non à l'intérieur de la structure de l'écran. Sur une façade ou un totem, cela veut dire une intervention de maintenance au niveau du sol plutôt qu'une nacelle. Sur un parc de plusieurs écrans, l'écart de coût d'intervention dépasse rapidement l'écart de prix entre les deux versions.

• Coffret électrique déporté — pilotage depuis le sol, sans ouvrir l'écran.
• Rénovation d'installation — ajout des fonctions sans toucher aux cabinets existants.
• Totem et mobilier urbain — maintenance accessible sans nacelle.
• Écran extérieur avec extinction programmée — horloge et relais intégrés.
• Projets à deux capteurs — température et luminosité, la configuration la plus courante.

• Deux ports capteurs seulement — contre quatre sur la carte MFN300 : compter les sondes avant de choisir.
• Alimentation secteur — pas besoin de prélever du continu dans le cabinet.
• Emplacement — se pose au coffret électrique : maintenance au sol plutôt qu'en hauteur.
• Calibre des relais — 3 A par canal, la carte pilote des contacteurs, elle ne commute pas la puissance de l'écran.
• Encombrement — 204 × 163 × 48 mm et 1,15 kg : prévoir la place au coffret.
