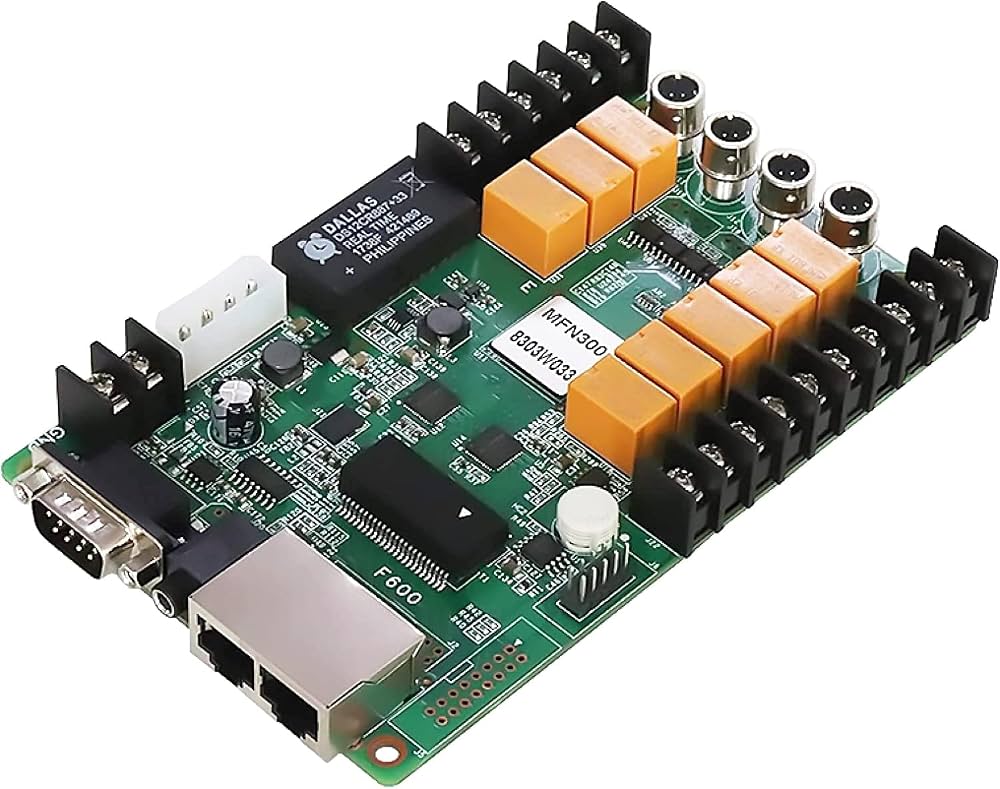

Novastar MFN300 : la carte qui pilote tout ce qui entoure l'écran

La MFN300 est la carte multifonction de l'écosystème Novastar. Elle ne traite pas l'image : elle gère tout ce qui l'entoure. Huit relais commandent les contacteurs du coffret de distribution, quatre ports capteurs RS485 accueillent sondes de température et capteurs de luminosité ambiante, une sortie audio complète la chaîne, et une horloge programmable remplace un programmateur horaire externe.

Caractéristiques

Relais : 8 canaux, AC 250 V / DC 30 V, 3 A max par canal
Capteurs : 4 ports RS485 (température, luminosité ambiante)
Audio : 1 sortie
Communication : port série RS232 ou Ethernet Gigabit, au choix
Alimentation : DC 3,3 – 5,5 V, 0,38 A, 2,5 W
Dimensions : 144,0 × 94,8 × 20,0 mm — Poids : 164,4 g
Température : −20 °C à +75 °C

Novastar MFN300 — analyse technique

C'est la référence la plus banale du catalogue Novastar et l'une des plus utiles. Un écran extérieur sans MFN300, c'est un écran qui reste allumé la nuit à pleine luminance, qui ne se coupe pas tout seul, et dont personne ne sait qu'il chauffe. Les huit relais permettent de couper physiquement l'alimentation des dalles en dehors des plages d'exploitation — ce qui allonge la durée de vie des LED et divise la facture électrique, bien plus efficacement qu'une simple mise au noir logicielle.

La régulation automatique de luminosité est le second argument, et il est double : confort visuel pour le riverain la nuit, et conformité. Un capteur de luminosité raccordé sur un des quatre ports RS485 fait descendre l'écran au niveau ambiant sans intervention. Sur le plan de l'intégration, la carte s'insère où l'on veut dans la chaîne Ethernet — avant la première carte de réception, entre deux cartes ou après la dernière — et communique au choix en RS232 ou en Gigabit.

• Écran extérieur permanent — coupure programmée, régulation jour/nuit, surveillance de température.
• Mobilier urbain et DOOH — conformité aux plages d'extinction nocturne.
• Façade et enseigne — allumage et extinction sans intervention humaine.
• Installation avec sonorisation — sortie audio intégrée à la chaîne.
• Maintenance préventive — remontée de la température du coffret de distribution.

• Calibre des relais — 3 A par canal sous 250 V AC : dimensionner les contacteurs en conséquence, la carte pilote, elle ne commute pas la puissance de l'écran.
• Quatre ports capteurs — la version boîtier MFN300-B n'en a que deux : si le projet demande plusieurs sondes, prendre la carte.
• Communication — RS232 ou Ethernet Gigabit au choix ; le Gigabit s'insère directement dans la chaîne des cartes de réception.
• Horloge — la fonction timer remplace un programmateur externe : une ligne de moins au coffret.
• Économie d'exploitation — couper l'alimentation vaut mieux qu'un noir logiciel : les alimentations continuent de consommer.
